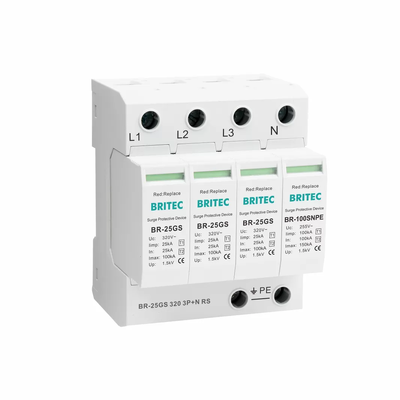

Protetor contra Surtos TUV BR-25GS 3P+N Tipo 1+2 25kA para Sistemas TT e TNS T1
Protetor contra Surtos contra Raios Classe I Tipo 1 3+1 Monofásico 25kA
Características do Produto
- Número de polos: 3P+N
- Up: 1.5kV
- Imax: 100 kA
- Uc: 320 V
- Sistema de distribuição de energia: DPS em sistema TT
- Sinalização remota opcional
- BR-25GS 3P+N em conformidade com as normas EN/IEC 61643-11
- Testado e especificado de acordo com as classes de teste T1 e T2
Temos 25 anos de experiência em pesquisa e desenvolvimento e produção no campo de proteção contra surtos e oferecemos 5 anos de garantia.
Especificações Técnicas
| Especificação |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| Classificação do DPS (EN61643-11) |
Tipo 1 + Tipo 2 |
Tipo 1 + Tipo 2 |
Tipo 1 + Tipo 2 |
| Classificação do DPS (IEC61643-11) |
Classe I + Classe II |
Classe I + Classe II |
Classe I + Classe II |
| Tensão nominal de operação a.c. (Un) |
120V/240V(50/60Hz) |
230V/400V(50/60Hz) |
240V/415V(50/60Hz) |
| Tensão máxima de operação contínua a.c. (Uc L-N/N-PE) |
150V/255V(50/60Hz) |
275V/255V(50/60Hz) |
320V/255V(50/60Hz) |
| Corrente de impulso de raio (10/350µs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Corrente nominal de descarga (8/20µs) (In L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Corrente máxima de descarga (8/20µs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Nível de proteção de tensão (Up L-N/N-PE) |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
| Fusível de backup máximo |
200A gG |
200A gG |
200A gG |
| Tempo de resposta (tA) |
≤100ns |
≤100ns |
≤100ns |
| Faixa de temperatura de operação (Tu) |
-40℃-85℃ |
-40℃-85℃ |
-40℃-85℃ |
| Código de Pedido |
B17058 |
B17071 |
B17096 |
Sufixos: Adicione o sufixo "RS" para a versão com sinalização remota por contato seco. Exemplo: BR-25GS 275 3P+N RS
Principais Características
- Tipo: Protetor contra surtos T1+T2
- Tempo de resposta: ≤100ns
- Conexões rotuladas
- Tipo composto: 3P+N
- Instalação: trilho padrão 35mm
- Projetado para proteger instalações elétricas de baixa tensão contra surtos elétricos
- De acordo com IEC61643-11
- Dispositivo de desconexão térmica
- Conexão por terminal de parafuso
Aplicações
Protege instalações elétricas contra descargas diretas de raios e descarrega a corrente de retorno de raios que se espalha do condutor de aterramento para os condutores da rede. O dispositivo é projetado para ser usado entre a Zona 0 e a Zona 1 (de acordo com a definição da área de proteção contra raios da IEC 62305-4). Pode ser usado para proteger sistemas de energia trifásicos.
Diretrizes de Instalação
- Determine o caminho da corrente de descarga
- Marque os fios que produzem uma queda de tensão adicional nos terminais do dispositivo
- Marque o condutor PE de cada dispositivo para evitar loops de indução desnecessários
- Uma conexão equipotencial é estabelecida entre o dispositivo e o DPS

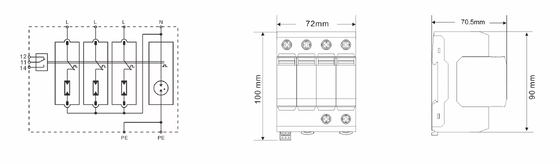

- Durante a instalação, conecte o dispositivo de acordo com o diagrama de instalação, onde L é a linha de fase, N é a linha neutra e PE é a linha de terra. Não conecte o dispositivo incorretamente.
Capacidades de Fabricação
A Britec possui equipamentos de teste avançados e linhas de produção, gerenciamento perfeito, pessoal técnico profissional e trabalhadores bem treinados. A equipe Britec continua desenvolvendo os produtos mais recentes para nossos clientes, é por isso que o nível técnico de nossos produtos pode atingir níveis de liderança. Também podemos ajudar os clientes com OEM/ODM.
Informações da Empresa
A Wenzhou Britec Electric Co., Ltd. foi estabelecida em 2003. BRITEC e TYCOTIU são empresas irmãs. A Britec é um fabricante profissional de dispositivos de proteção contra surtos (DPS) que projeta e fabrica dispositivos de proteção contra surtos para proteção de energia, proteção de dados, proteção PV, etc.
A Britec possui laboratório interno com gerador de impulso de raio 100kA 10/350, gerador de impulso 25kA 10/350, gerador 120kA 8/20, gerador de combinação 1.2/50 20kV, estação de teste TOV e outros equipamentos de teste.
A empresa possui sistemas de gerenciamento ISO9001, ISO45001, ISO14001. Vários produtos são certificados TUV, CB CE, RoHS. A Britec tem um longo relacionamento comercial com clientes europeus e boa experiência trabalhando com empresas multinacionais.
Presença Global
A Britec tem uma forte equipe de vendas, nossos dispositivos de proteção contra surtos são vendidos para muitos países ao redor do mundo. Europa e Ásia são nossos principais mercados. Gostaríamos de cooperar com clientes globais e ajudá-lo a ter sucesso em seu mercado.
Certificações
A Britec oferece uma linha completa de produtos de DPS que possuem certificação CE, RoHS, TUV, SEMKO, CB. A empresa implementa o sistema de gestão de qualidade ISO9001.
Aplicações do Produto
A Britec desenvolveu uma ampla gama de produtos que cobrem principalmente os requisitos na área de proteção contra raios de baixa tensão, como DPS para sistema de energia, sistema PV e dados, etc. Todos esses produtos têm sido amplamente aplicados em sistemas eletrônicos, redes de computadores e sistemas de segurança, proteção para a indústria de energia, indústria petroquímica e indústria de defesa nacional.
