Características do produto:
| Especificações |
|
BR-20 150 3+1 |
BR-20 275 3+1 |
BR-20 320 3+1 |
BR-20 385 3+1 |
BR-20 440 3+1 |
| Classificação do DSP em conformidade com a EN61643-11 |
|
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-11 |
|
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Voltagem de funcionamento contínua a.c. máxima ((L-N) |
- Não. |
150 V |
275 V |
320 V |
385 V |
440 V |
| Voltagem de funcionamento contínua a.c. máxima ((N-PE) |
- Não. |
255 V |
255 V |
255 V |
255 V |
255 V |
| Corrente nominal de descarga (8/20μs) |
Em |
10kA |
10kA |
10kA |
10kA |
10kA |
| Corrente de descarga máxima (8/20μs) |
Imax |
20kA |
20kA |
20kA |
20kA |
20kA |
| Nível de proteção contra tensão (L-N) |
Para cima. |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Nível de protecção da tensão 5kA (L-N) |
Para cima. |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Nível de proteção contra tensão (N-PE) |
Para cima. |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
| Max. fusível de reserva |
|
63A gG |
63A gG |
63A gG |
63A gG |
63A gG |
| Capacidade de resistência a curto-circuito |
Isccr |
25kA |
25kA |
25kA |
25kA |
25kA |
| Resistência temporária à sobrevoltagem TOV (L-N) |
UT |
180 V/5 segundos. |
335 V/5 segundos. |
400 V/5 segundos. |
500 V/5 segundos. |
580V/5s. |
| Falha temporária de sobrevoltagem do TOV (L-N) |
UT |
230V/120min. |
440V/120min. |
520V/120min. |
650V/120min. |
765V/120min. |
| Resistência temporária à sobrevoltagem (TOV-resist ((N-PE)) |
UT |
1200 V/200 ms |
1200 V/200 ms |
1200 V/200 ms |
1200 V/200 ms |
1200 V/200 ms |
| Tempo de resposta (L-N) |
A |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Tempo de resposta (N-PE) |
A |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Intervalo de temperatura de funcionamento |
Tu. |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indicação de estado de funcionamento/falha |
|
verde/vermelho |
verde/vermelho |
verde/vermelho |
verde/vermelho |
verde/vermelho |
| Área da secção transversal (min.) |
|
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Área da secção transversal (máximo) |
|
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Para montagem em |
|
Trilha de 35 mm Din |
| Materiais de armazenamento |
|
Produto termoplástico |
| Grau de protecção |
|
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
| Código de ordem |
|
B18741 |
B18743 |
B18745 |
B18747 |
B18749 |
| Código de encomenda (com sinalização remota) |
|
B18742 |
B18744 |
B18746 |
B18748 |
B18750 |
Características:
20 kA Classe C para alimentação de três fases.
Trata-se de dispositivos compactos concebidos para proteger redes neutras de 3 fases na central central.
O produto está em conformidade com as normas: EN 61643-11, CEI 61643-11, UL1449 ed. 4 compliance.
O circuito de proteção baseia-se num varistor de alta energia com dispositivos de desconexão térmica.
Fácil de operar.
Há um indicador nos cartuchos para indicar o modo de falha.
Longa vida útil.

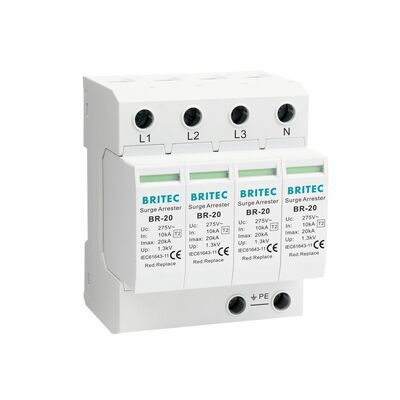

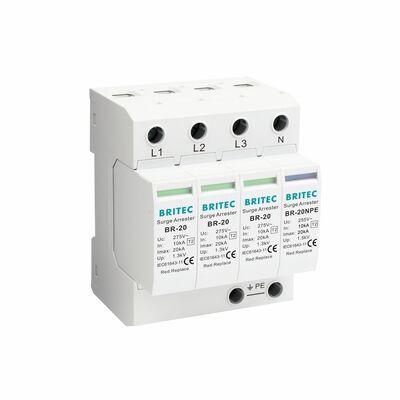

O BR-20 é montado em trilho DIN e possui módulos substituíveis para a instalação e manutenção mais seguras e fáceis.
Excelente funcionalidade
Capacidade de enchufe consistente ((mesmo para o espaço de faísca N/PE)
A série BR-20 é concebida para proteger contra as tensões elevadas de iluminação..
Dispositivo de desconexão térmica para cada conector individual
Dispositivo de protecção contra sobretensões / arrester são para protecção contra sobretensões de comutação.
Com ou sem contacto de indicação remoto flutuante
Tempo de resposta < 25 ns.
A cor da janela visível indica o estado de funcionamento, o verde significa normal, o vermelho significa anormal.
A Britec Imp. & Exp. Wenzhou Co., Ltd. foi criada em 2003.A Britec é um fabricante profissional de dispositivos de proteção contra sobretensões (SPD) que projeta e fabrica dispositivos de proteção contra sobretensões para proteção de potência, protecção de dados, protecção fotovoltaica, etc.
A Britec possui um laboratório interno, o laboratório tem um gerador de impulso de raio de 100kA 10/350μs, um gerador de impulso de 25kA 10/350μs e um gerador de 8/20μs de 120kA, um gerador combinado de 1,2/50μs e um gerador de 20kV.Estação de ensaio TOV e outros equipamentos de ensaio.
A empresa possui o sistema de gestão ISO9001, ISO45001 e ISO14001.
A Britec tem uma longa relação comercial com clientes europeus e boa experiência de trabalho com empresas multinacionais.
O nosso principal produto
Dispositivo de protecção contra sobretensões de tipo 1.
Dispositivo de protecção contra sobretensões de tipo 2.
Dispositivo de protecção contra sobretensões de tipo 1 + tipo 2.
Dispositivo de protecção contra sobretensões de tipo 3.
Dispositivo de proteção contra sobretensões de corrente contínua (pv, solar).
Dispositivo de protecção contra sobretensões da rede
Iluminação LED Protecção contra ondas
