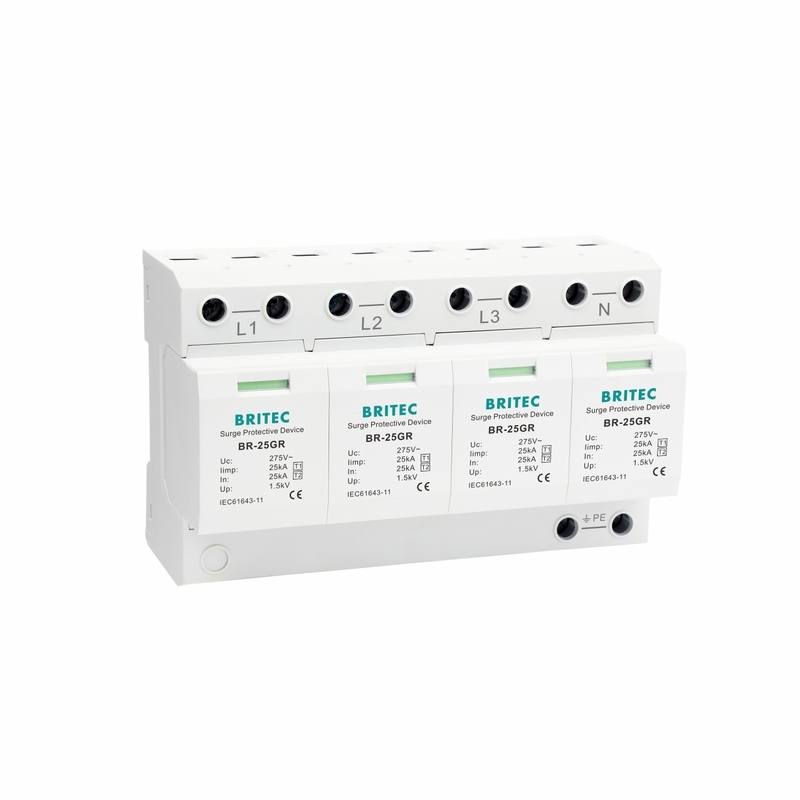

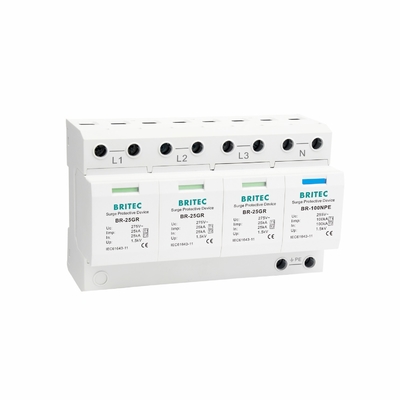

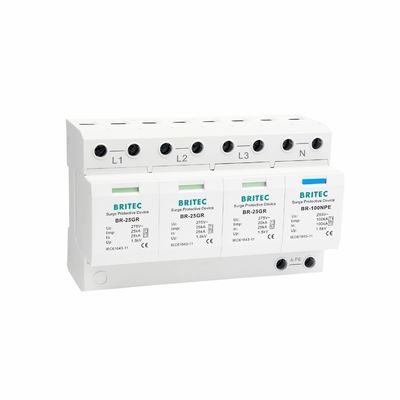

Dispositivo de protecção contra sobretensões de tipo 1 4P
Arrestador de relâmpagosDescrição do produto:
Impressão por poste: 25 kA
Impressão total: até 100 kA
Rede AC de 3 fases+neutra
BR-25GR conforme com as normas EN/IEC 61643-11, testado e especificado de acordo com as classes de ensaio T1 e T2.
Aparelho de detecção de trovões e relâmpagos Característica tecnológica:
| Especificações |
BR-25GR 4P |
| Nome do produto |
Arrestador de surto |
| Classificação do DSP de acordo com a EN61643-11 |
Tipo 1 + Tipo 2 |
| Classificação do DSP de acordo com a EN61643-11 |
Classe I + Classe II |
|
Voltagem de funcionamento contínua a.c.
|
275 V |
| Corrente de impulso elétrico (10/350μs) fraca |
25kA |
| Corrente de descarga normal (8/20μs) |
25kA |
| Corrente máxima de descarga (8/20μs) Imax |
100kA |
| Nível de protecção da tensão para cima |
≤ 1,5 kV |
| Seguir a capacidade de extinção atual ac. lifi |
5kA rms |
| Max. fusível de reserva |
315A gG |
| Tempo de resposta tA |
≤ 100 ns |
| Intervalo de temperatura de funcionamento Tu |
-40°C ∼80°C |
| Área da secção transversal (min.) |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
| Para montagem em |
Trilha de 35 mm Din |
| Materiais de armazenamento |
Produto termoplástico |
| Grau de protecção |
Proteção IP20 |
Parâmetro do detector de trovões
· Para instalações eléctricas.
· Adequado para protecção contra raios do sistema de alimentação eléctrica em zonas com elevado risco de raios (LPZ0B ou interface entre LPZ0B e LPZ1).
· Pode lidar com as correntes de relâmpago e proteger equipamentos eletrónicos sensíveis.
· Corrente combinada de relâmpagos, otimizada para aplicações e pré-cablada.
· Particularmente útil numa zona de elevada densidade de raios, onde o risco de correntes de ondas fortes ou mesmo de choque directo é elevado (por exemplo: edifícios equipados com barras de raio).
De acordo com as diferentes áreas de proteção contra raios, o dispositivo de proteção contra sobretensão de corrente alternada é dividido em quatro categorias: Tipo 1, Tipo 2, Tipo 3 e Tipo 1 + 2 Dispositivos de proteção contra sobretensão.
DSP de tipo 1:
• Recomenda-se o DOCUP Tipo 1 no caso específico dos edifícios do sector dos serviços e dos edifícios industriais, protegidos por um sistema de protecção contra raios ou por uma jaula de malhas.
• Protege as instalações eléctricas contra os raios diretos.
• Pode descarregar a corrente de retorno dos raios que se espalham do condutor de terra para os condutores da rede.
• O SPD de tipo 1 é caracterizado por uma onda de corrente de 10/350 μs.
Os nossos serviços:
• 23 anos de experiência na fabricação de produtos elétricos.
• Todos os produtos serão bem embalados antes de serem enviados.
• Embalagem padrão, e pode também dizer-nos os seus próprios requisitos sobre a embalagem.
• Entrega mais rápida.
• Testados individualmente antes do envio.
Instalação:
• Utilizado no conceito de zonas de protecção contra raios na fronteira LPZ0B-LPZ1.
• Adequado como primeiro passo de protecção em painéis de alimentação de entrada e áreas com maior exposição à atmosfera,quando as instalações estão normalmente equipadas com um sistema externo de protecção contra raios.
• O tipo 1 é colocado no ponto de entrada da instalação, na placa de distribuição principal, para uma protecção global desta instalação.
Sobre nós:
Wenzhou Britec Electric Co., Ltd é um fabricante líder e exportador profissional, especializado em produtos de dispositivos de proteção contra ondas de baixa tensão.Oriente Médio, do Sudeste Asiático e de outros países e regiões.
Certificado:
Os nossos produtos oferecem uma gama completa de produtos SPD que tem certificação CE, RoHS, TUV, SEMKO, CB. A empresa implementa o sistema de gestão de qualidade ISO9001.
Transporte marítimo:
Perguntas frequentes:
Q1: Seleção do protetor contra sobretensões
Al: A classificação do protetor contra sobretensões (comumente conhecido como proteção contra raios) é avaliada de acordo com a teoria de proteção contra raios da subdivisão IEC 61024,que é instalado na junção da divisóriaOs requisitos técnicos e as funções diferem. O dispositivo de proteção contra raios do primeiro estágio é instalado entre a zona 0-1, alta para a exigência de fluxo,O requisito mínimo da EN 61643-11 / IEC 61643-11 é de 25 ka (10/350), e o segundo e o terceiro níveis são instalados entre as zonas 1-2 e 2-3, principalmentepara suprimir a sobrevoltagem.
Q2: Você é uma fábrica de protetores contra ondas de raio ou uma empresa comercial de protetores contra ondas de raio?
A2: Somos um fabricante de protetores contra ondas de raio.
Q3: Garantia e serviços:
A3:1.Garantia 5 anos
2. os produtos e acessórios dos protetores contra ondas de raio foram testados 3 vezes antes do embarque.
3Nós possuímos a melhor equipe de serviço pós-venda, se algum problema acontecer, nossa equipe fará o nosso melhor para resolvê-lo para você.
P4: Como posso obter amostras de protetores contra ondas de raio?
A4: Estamos honrados em oferecer-lhe protetores contra ondas de raio amostras, pis contatar a nossa equipe, e deixar informações detalhadas de contato, prometemos manter suas informações confidenciais.
Q5: A amostra está disponível e gratuita?
AS: A amostra está disponível, mas o custo da amostra deve ser pago por si. O custo da amostra será reembolsado após a encomenda.
Q6: Você aceita encomenda personalizada?
A6: Sim, nós queremos.
Q7: Qual é o prazo de entrega?
A7: geralmente leva 7-15 dias após a confirmação do pagamento, mas um tempo específico deve ser baseado na quantidade de encomenda.
