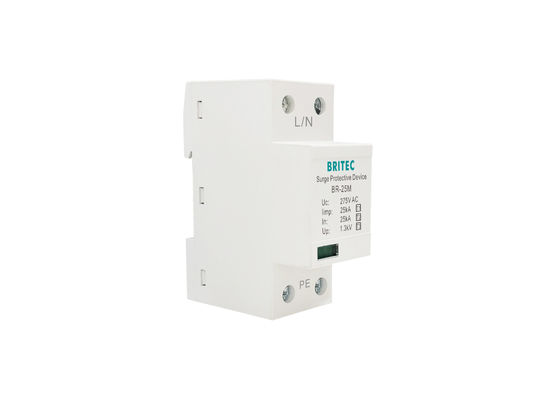

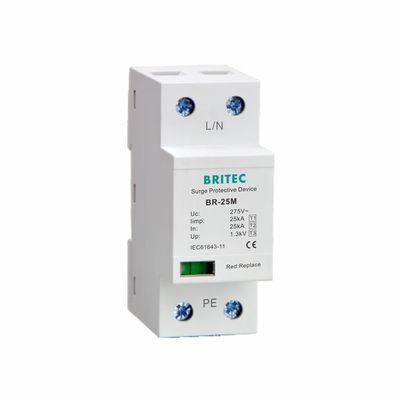

Protetor contra Surtos Classe I+II+III de 25kA Característica:
• Nome da peça: Protetor contra surtos Classe I+II+III
• Existe um elemento de corte térmico dentro do dispositivo de proteção, quando o dispositivo está com sobrecorrente ou sobretensão, o elemento de corte térmico se separará automaticamente do dispositivo de proteção contra surtos da rede elétrica, e a janela de indicação ficará vermelha em vez de verde.
•Número do modelo: BR-25M 1P
• De acordo com EN 61643-11 & IEC 61643-1
• Tensão contínua máxima de operação Uc: 150VAC/275VAC/320VAC
Característica Tecnológica do Protetor contra Surtos Classe I+II+III de 25kA:
| |
BR-25M 1P |
| Classificação SPD de acordo com EN61643-11 dentro de 5M |
Tipo 1 + Tipo 2 + Tipo 3 |
| Classificação SPD de acordo com IEC61643-11 dentro de 5M |
Classe I + Classe II + Classe III |
| Tensão a.c. contínua máxima de operação Uc |
275V |
| Corrente de impulso de raio (10/350us) Iimp |
25kA |
| Corrente nominal de descarga (8/20us) In |
25kA |
| Corrente máxima de descarga (8/20us) Imax |
100kA |
| Impulso combinado Uoc |
20kV |
| Nível de proteção de tensão Up |
≤1.3kV |
| Tempo de resposta tA |
≤25ns |
| Faixa de temperatura de operação Tu |
-40℃—80℃ |
| Área da seção transversal (Min.) |
4mm² |
| Área da seção transversal (Máx.) |
35mm² |
| Para montagem em |
Trilho DIN de 35mm |
| Material da caixa |
Termoplástico UL94-V0 |
| Grau de proteção |
IP20 |
Dimensão:
Protetor contra Surtos Classe I+II+III de 25kA Aplicação:
• É usado principalmente para a proteção contra raios Classe I do sistema de distribuição CA
• Adequado como o primeiro passo de proteção em painéis de alimentação de entrada e áreas com maior exposição à atmosfera, onde as instalações geralmente são fornecidas com um sistema de proteção contra raios externo.
• Usado para proteger equipamentos elétricos e eletrônicos de tensões induzidas, tensões transitórias de operação e sobretensões.
Diagrama de Conexão SPD Monofásico: Em sistemas elétricos, os dispositivos de proteção contra surtos (SPDs) são geralmente instalados em configuração de derivação (em paralelo) entre os condutores ativos e a terra.
SPD (Sistema de Proteção contra Sobretensiones) é um equipamento que protege os aparelhos das sobretensões.
Quando um SPD detecta uma sobretensão transitória (também conhecida como pico de tensão ou surto de energia) em um circuito, ele opera 'desviando' a corrente do circuito para e através do protetor contra surtos conectado, como uma rota de desvio para a corrente.
Informações da Empresa:
A Britec está localizada na cidade de Yueqing, que fica na costa do Mar da China Oriental. É um fabricante profissional envolvido no desenvolvimento, produção, vendas e serviço de dispositivos de proteção contra surtos. Equipado com linhas de produção avançadas e equipamentos de teste sofisticados.
Fábrica:
Envio:
Certificado:
FAQ:
Q1: E sobre MOQ?
A1: Primeiro pedido MOQ=100pcs.
Q2: Como posso obter uma amostra?
A2: Enviaremos uma amostra para você. Você será cobrado um preço de amostra mais todos os custos de envio relacionados. A taxa de entrega expressa depende da quantidade das amostras.
Q3: E quanto à sua experiência?
A3: Temos nossa própria fábrica e laboratório de testes interno, nosso departamento de P&D tem mais de 21 anos de experiência.
