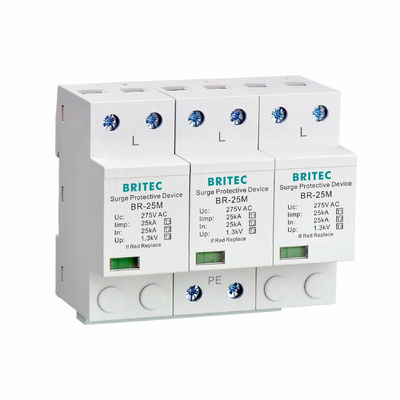

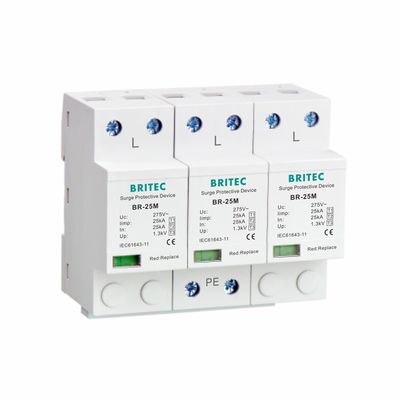

25KA Protector contra sobretensões do tipo 1 Características:
• Protector contra sobretensões de tipo 1
• Estes protetores de sobretensão montados em trilhos DIN são fáceis de instalar em qualquer painel de distribuição padronizado ou gabinete de controle.
• 10/350 forma de onda 25KA arrester de sobretensão
• Cor da janela verde/vermelha que mostra o estado de funcionamento, verde = normal, vermelho = anormal
Característica tecnológica do protetor contra sobretensões 25KA Tipo 1:
| |
BR-25M 3P |
| Número de postes |
3P |
| Sistema de alimentação |
TN-C |
| Classificação do DSP de acordo com a EN61643-11 com 5M |
Tipo 1 + Tipo 2 + Tipo 3 |
| Classificação do DSP em conformidade com a norma IEC 61643-11 com 5M |
Classe I + Classe II + Classe III |
| Máxima tensão de funcionamento contínua AC Uc |
150V/275V/320V |
| Nível de proteção contra tensãoPara cima. |
≤ 1,3 kV |
| Corrente de impulso elétrico (10/350us) Iimp |
25kA |
| Corrente nominal de descarga (8/20us) |
25kA |
| Corrente máxima de descarga (8/20us) Imax |
100kA |
| Indicação do estado |
Bandeira mecânica |
| Tempo de resposta tA |
≤ 25 ns |
| Intervalo de temperatura de funcionamento Tu |
-40°C ∼80°C |
| Umidade relativa |
Com a condição de que a temperatura ambiente seja de 30% a 90% |
| Materiais de armazenamento |
Produto termoplástico |
| Grau de protecção |
Proteção IP20 |
| Para montagem em |
Trilha de 35 mm Din |
| Max. fusível de reserva |
315A gG |
| Área da secção transversal (min.) |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
| Notas |
Outra tensão máxima de trabalho contínua Uc pode ser personalizada |
Dimensão:
25KA Protector contra sobretensões do tipo 1Aplicação:
• Impede que a sobrevoltagem do relâmpago e a sobrecorrente transitória invadam a linha de alimentação e perturbem o funcionamento normal do sistema de alimentação e do equipamento elétrico.
• Aplica-se à proteção contra raios do sistema de energia em zonas com alto risco de raios (LPZ0B ou interface entre LPZ0B e LPZ1).
• Adequado para sistemas de alimentação TN-C trifásicos com AC de 50 a 60 Hz
• Geralmente instalados no edifício no gabinete de distribuição principal de baixa tensão ou no interruptor principal de baixa tensão.
Falhas de circuito aberto nos DSP
A falha de circuito aberto é um modo comum de falha em SPDs, particularmente aqueles com varistores.Quando um DSP chega ao fim da sua vida útil, um desconector interno é activado, tornando o DSP inoperante.
Nos DSP com tubos de descarga de gás, podem também ser utilizados desconectores internos (proteção térmica) para proteger contra o sobreaquecimento anormal causado por correntes de seguimento ou correntes de sobretensão inesperadas.É importante notar que a fuga térmica, uma causa comum de falha nos DSPs baseados em varistores, não se aplica aos DSPs com tubos de descarga de gás ou espaços de faísca encapsulados.
Um intervalo de faísca, outro tipo de SPD, pode falhar em modo de circuito aberto quando não pode mais acender um arco devido ao desgaste do eletrodo ou a um circuito de ignição eletrônico desbotado.O DOCUP fica permanentemente aberto, deixando o sistema sem protecção.
DSP e protecção contra raios
A protecção contra sobretensões refere-se à protecção de sistemas e dispositivos eléctricos contra picos de tensão excessivamente elevados causados por operações de comutação e raios.
Hoje em dia, as casas contêm, em média, equipamentos eletrônicos no valor de US$ 15.000 que não estão protegidos contra surtos de voltagem.O BRITEC SPD foi especialmente concebido para ajudar a proteger os aparelhos domésticos de sobre-voltagens induzidas pela corrente elétricaSolução completa para instalações de fase única e de três fases.
