20ka-40ka Protector contra sobretensões AC Proteção contra raios Classe II Arrestador de sobretensões 4P SPD
20ka-40ka Protector contra sobretensões AC Proteção contra raios Descrição:

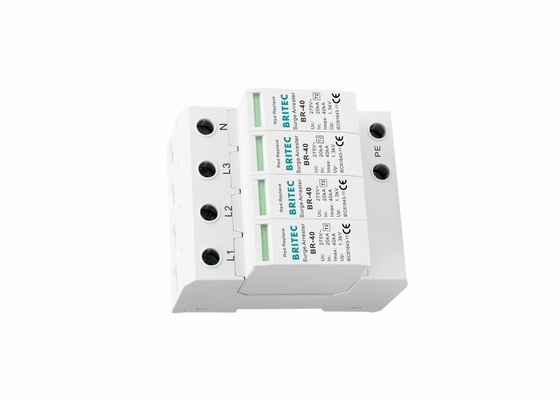

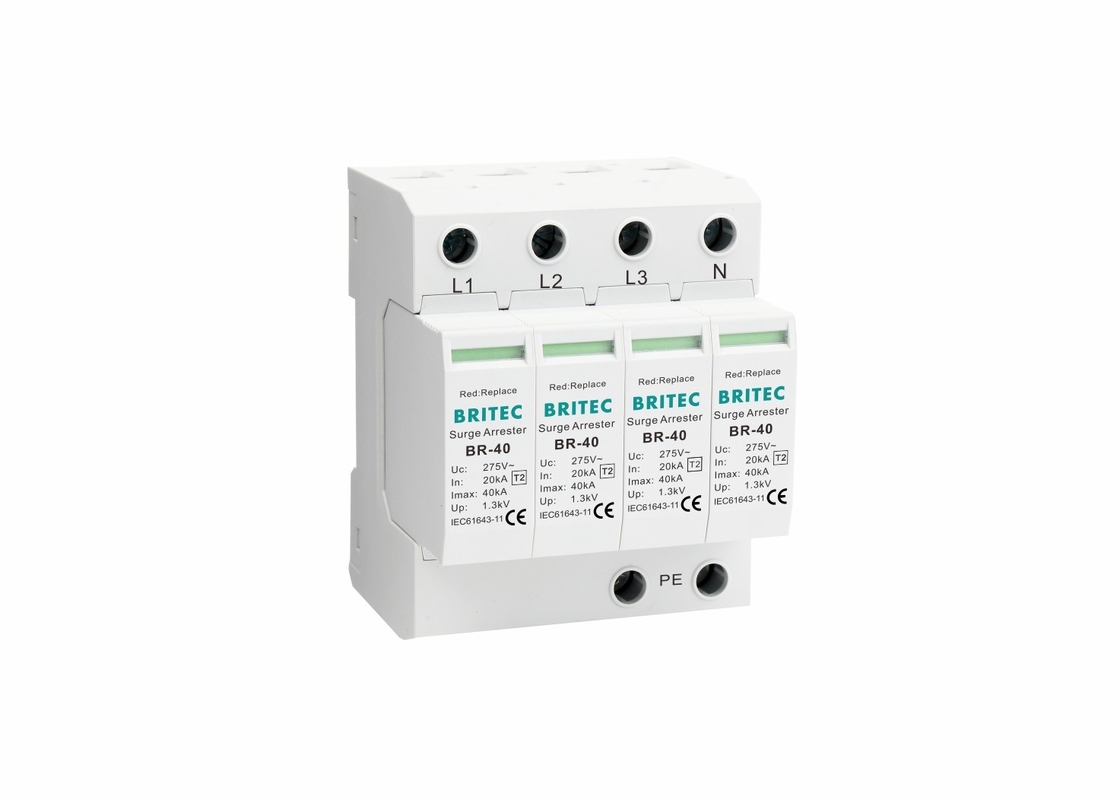

1O SPD BRITEC BR-40 4P AC Protective Arrester é adequadamente utilizado no sistema de alimentação TN-S de 50/60 Hz AC.
2Caracteriza-se pela sua capacidade de descarregar correntes de forma segura com forma de onda de 8/20 μs.
3. Adequado para a proteção de energia do sistema, como gabinete de distribuição de energia, gabinete de comutação, gabinete de comutação, placa de distribuição AC, etc.
4Os DOCUP T2 estão disponíveis em versões específicas de vários polos para todos os sistemas de distribuição.
5. BRITEC BR-40 4P AC Protective Arrester SPD para proteger contra impulso de relâmpago indireto e outras tensões transitórias.
6O nível máximo de protecção é de 1,5 kV.
7As partes centrais são componentes de varistores de óxido metálico com alta capacidade de descarga.
8Sistema de reserva de segurança no BR-40 4P para uma proteção alargada do equipamento
9Baixa tensão residual e resposta rápida
10. Imax 40kA
11- 150V/275V/320V/385V/440V
12Com contacto de sinalização remoto para o dispositivo de controlo.
13- Norma: IEC/EN 6163-11
14Indicação de falha através de uma marca vermelha na janela de inspecção.
20ka-40ka Protector contra sobretensões AC Proteção contra raios Detalhes do produto:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classificação do DSP em conformidade com a EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Máxima tensão de funcionamento contínua AC Uc |
150 V |
275 V |
320 V |
385 V |
440 V |
| Corrente nominal de descarga (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente de descarga máxima (8/20μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Nível de protecção da tensão para cima |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Nível de protecção da tensão 5kA até |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Max. fusível de reserva |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tempo de resposta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Intervalo de temperatura de funcionamento Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indicação de estado de funcionamento / falha |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
| Área da secção transversal (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Para montagem em |
Trilha de 35 mm Din |
| Materiais de armazenamento |
Produto termoplástico |
| Grau de protecção |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
Dimensão:
Por que escolher a BRITEC?
•21Anos de experiência na fábrica de protecção contra sobretensões
• 24 horas para responder após receber o seu e-mail
• Garantia de 2 anos para o SPD
• Sem compromissos em matéria de qualidade
Transporte marítimo:
Seminário:
Perguntas frequentes:
Q1: Qual é o MOQ de cada item?
R: Normalmente, o MOQ é de 100 pcs. Se este produto estiver em estoque, não há limite para o MOQ.
Q2: Você tem alguma garantia para os produtos?
R: Sim, claro. Todos os produtos têm dois anos de garantia. Qualquer problema, sinta-se livre para entrar em contato conosco.
P3: É uma fábrica ou uma empresa comercial?
R: Somos uma fábrica com linhas comerciais. Temos no campo SPD por mais de 21 anos. Temos experiência completa de produção de proteção contra ondas.
Q4: Como controlar a qualidade?
A: Cada novo produto deve ser testado antes do envio.
Q5: Quanto tempo demora a entrega?
R: Se tiver estoque, dentro de uma semana podemos terminar toda a entrega. Se não tiver estoque, normalmente cerca de 3 semanas. Depende da quantidade da ordem.
