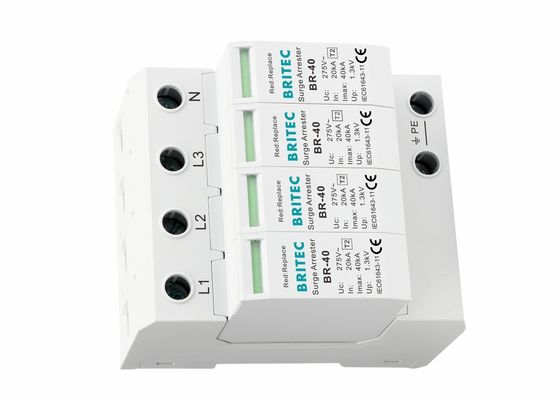

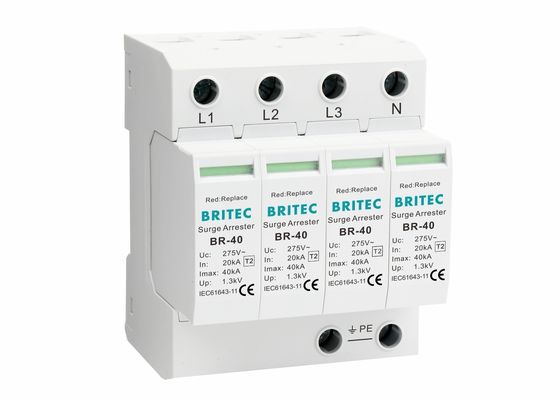

Dispositivos de Proteção contra Surtos Classe II Tipo 2 SPD 40Ka Descrição:
• Intensidade do Contato de Alarme de Sinalização Remota
• Nível de teste Tipo 2 ou Classe II
• Indicação de falha
• Corrente nominal de descarga 20Ka com corrente máxima de descarga de 40kA
• Alta capacidade de descarga e baixa tensão residual
• SPD de 4 polos
• Proteção contra sobretemperatura
• Montagem em trilho DIN, fácil instalação, tamanho compacto, bom desempenho
• IP20, UL94 V0
Dispositivos de Proteção contra Surtos Classe II Tipo 2 SPD 40Ka Detalhes do Produto:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classificação SPD de acordo com EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificação SPD de acordo com IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensão contínua máxima de operação CA Uc |
150V |
275V |
320V |
385V |
440V |
| Corrente nominal de descarga (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente máxima de descarga (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nível de proteção de tensão Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Nível de proteção de tensão 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Fusível de backup máximo |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tempo de resposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Faixa de temperatura de operação Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Estado de operação / indicação de falha |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
| Área da seção transversal (Mín.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área da seção transversal (Máx.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montagem em |
Trilho DIN de 35mm |
| Material da caixa |
Termoplástico UL94-V0 |
| Grau de proteção |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensão:
Dispositivos de Proteção contra Surtos Classe II Tipo 2 SPD 40Ka Aplicação:
• Os dispositivos de proteção contra surtos (SPDs) são adequados para o sistema de alimentação TN-S de 50/60Hz
• Adequado para aplicação trifásica
• Protegendo-os contra impulsos de raios diretos e indiretos e outras sobretensões transitórias.
Instalação:
• Os pára-raios tipo 2 devem ser instalados em quadros de distribuição secundários após os quadros de distribuição principais contendo pára-raios tipo 1.
• Para uma operação adequada entre os pára-raios tipo 1 e tipo 2, pelo menos 10 a 15 m de cabo ou fio devem ser, caso contrário, uma bobina de desacoplamento deve ser instalada entre os dois dispositivos.
• Vários descarregadores de surto instalados em uma abordagem em cascata devem ser usados para garantir a proteção adequada da instalação.
Dicas: O que é um dispositivo de proteção contra surtos?
O dispositivo de proteção contra surtos (SPD) é um dispositivo eletrônico que fornece proteção para equipamentos elétricos, rede de comunicação, etc. contra o efeito de surtos. Quando um pico de corrente ou surto de tensão ocorre repentinamente em um circuito elétrico ou em uma linha de comunicação devido a interferência externa, o SPD pode conduzir o shunt em um tempo muito curto, evitando assim os danos do surto a outros equipamentos no circuito.
Os dispositivos de proteção contra surtos são projetados para minimizar os efeitos dos surtos de raios indiretos e diretos ou outras sobretensões transitórias, adequados para proteção contra surtos em aplicações residenciais, terciárias industriais e outras aplicações industriais. O SPD possui vários modos de proteção: L-L, L-G, L-N, N-G e suas combinações.
O protetor contra surtos SPD é um dispositivo indispensável para proteção contra raios em equipamentos eletrônicos. Sua função é restringir a sobretensão transitória que entra na linha de energia e na linha de transmissão de sinal para a faixa de tensão que o dispositivo ou sistema pode suportar, ou descarregar a corrente de raio poderosa no solo, protegendo assim os equipamentos ou sistemas contra choques.
Nosso produto tem os mesmos parâmetros do eaton spd 3 fases.
Ele está em conformidade com os requisitos IEC de spd elétricos.
Nosso preço é mais barato que o preço do mersen spd.
Nossos Serviços:
• 21 anos de fabricação profissional líder global de produtos elétricos pára-raios.
• Todos os produtos serão bem embalados antes do envio.
• Embalagem padrão, e você também pode nos dizer seus próprios requisitos de embalagem.
• Entrega mais rápida.
• Testado individualmente antes do envio.
Envio:
Oficina:
Perguntas frequentes:
Q1: Qual é o MOQ de cada item?
A: Normalmente, o MOQ é de 100 peças. Se este produto tivermos em estoque, não há limitação para MOQ.
Q2: Você tem alguma garantia para os produtos?
A: Sim, claro. Todos os produtos têm dois anos de garantia. Qualquer problema, sinta-se à vontade para entrar em contato conosco.
Q3: Você é uma fábrica ou uma empresa comercial?
A: Somos uma fábrica com linhas comerciais. Estamos no campo de SPD há mais de 21 anos. Temos total experiência na produção de proteção contra surtos.
Q4: Como controlar a qualidade?
A: Cada novo produto deve ser testado antes do envio. Nossa linha de produção está cheia de habilidades profissionais e padrões rigorosos.
Q5: Quanto tempo leva para a entrega?
A: Se tivermos estoque, em uma semana podemos concluir toda a entrega. Se não tivermos estoque, normalmente cerca de 3 semanas. Depende da quantidade do pedido.
