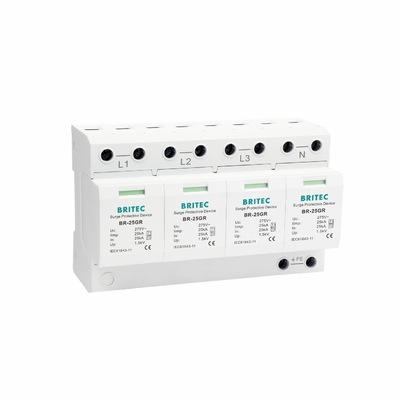

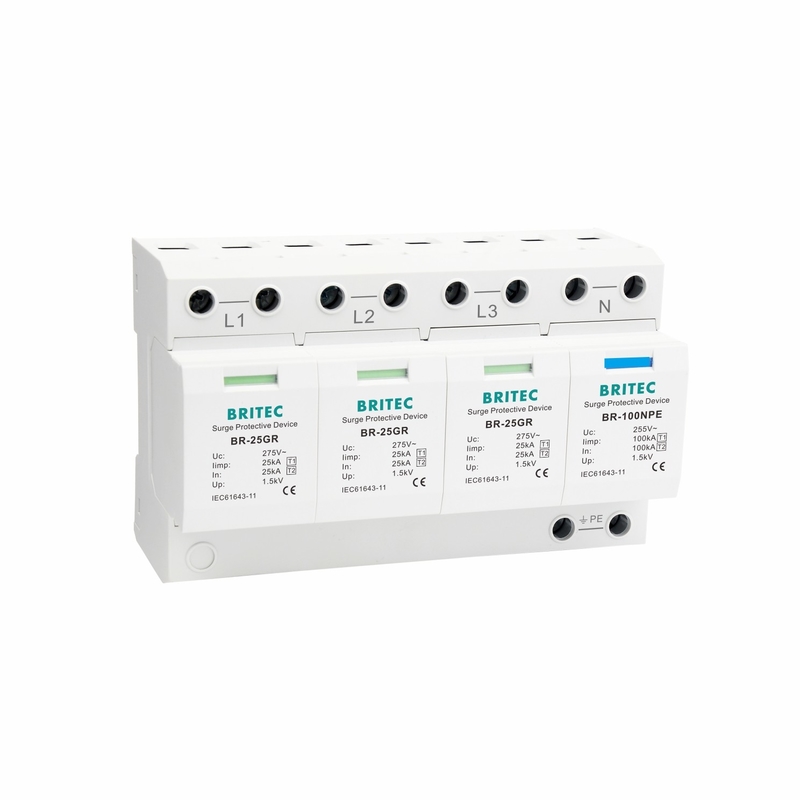

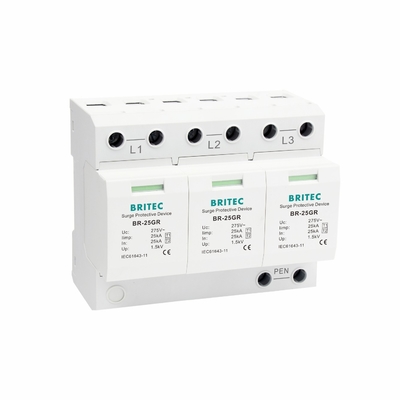

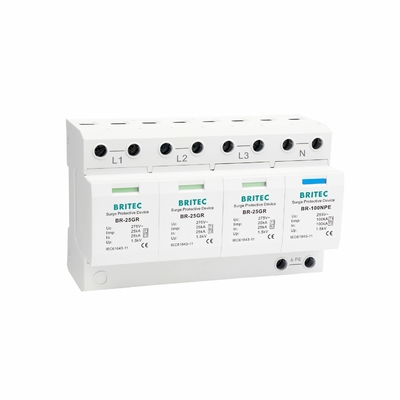

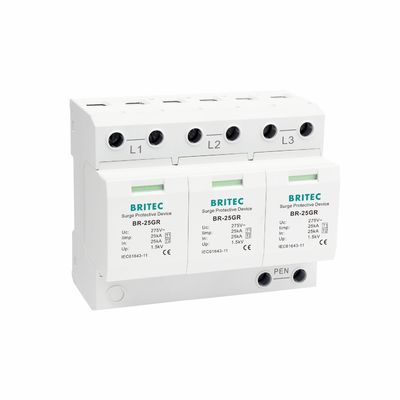

BR-25GR 3+1 AC Tipo 1 pára-raios Dispositivo de proteção contra surtos elétricos spd t1

Os dispositivos de protecção contra sobretensões de tipo 1 (SPD) destinam-se a ser instalados entre o transformador de serviço secundário e o lado da linha do dispositivo de sobrecorrente do equipamento de serviço.bem como o lado de carga, incluindo os gabinetes das tomadas do medidor de watt-hora, e destinados a ser instalados sem um dispositivo de protecção de sobrecorrência externo.fornecendo as classificações mais elevadas disponíveis para instalação na entrada de serviço.

Protectores contra sobretensões de tipo 1 Características tecnológicas:



	BR-25GR 3+1
Voltagem nominal Un	230 V / 400 V AC
Máxima tensão de funcionamento contínua AC Uc	275 V
Corrente de impulso elétrico (10/350us) (L-N / N-PE) Iimp	25kA / 100kA
Corrente de descarga nominal (8/20us) (L-N / N-PE)	25kA / 100kA
Corrente máxima de descarga (8/20us) (L-N / N-PE) Imax	100kA
Nível de proteção contra tensão(L-N / N-PE)Para cima.	≤ 1,5 kV
Tempo de resposta tA	≤ 100 ns
Max. fusível de reserva	315A
Intervalo de temperatura de funcionamento Tu	-40°C ∼80°C
Área da secção transversal (min.)	4 mm2
Área da secção transversal (máximo)	35 mm2
Para montagem em	Trilha de 35 mm Din
Materiais de armazenamento	Produto termoplástico
Normas de ensaio	IEC 61643-11, EN 61643-11

Protectores contra sobretensões de tipo 1 Dimensão:





Protectores contra sobretensões de tipo 1 Aplicação:


Aplicação: Energia da rede, circuito de energia AC, caixa de distribuição AC, painel elétrico LT

O SPD de CA é usado para AC Power ou Power Grid para proteger contra a tensão de CA transitória.







Outro tipo a escolher:

1Corrente máxima de descarga: 20kA, 40kA, 80kA, 100kA, 120kA, 200kA

2, Número de polos:1P,1P+N,2P,3P,3P+N, 4P

3Tensão máxima de funcionamento contínua Uc: 275V,320V,385V,440V,550V,800V,1000V
