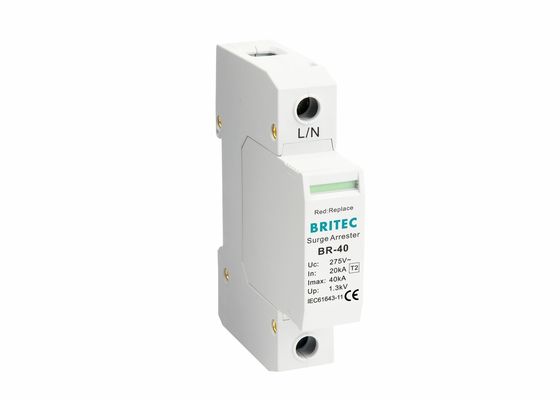

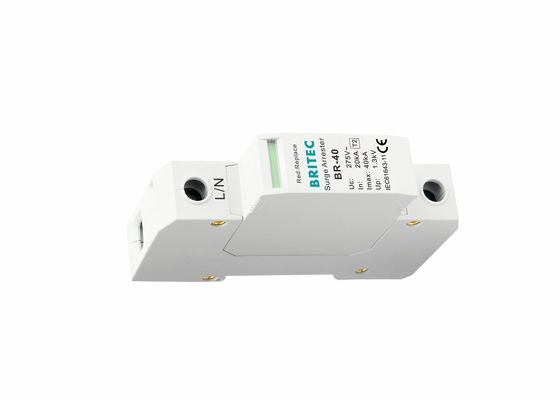

Dispositivo de Proteção contra Surtos Classe C Protetor contra Raios Característica:
• Dispositivo de proteção contra surtos tipo 2 de acordo com a EN 61643-11.
• Os Dispositivos de Proteção contra Surtos AC para Trilho DIN são conectados em paralelo e usam um MOV para prender surtos de alta tensão.
• Este protetor é recomendado para uso no Conceito de Zonas de Proteção contra Raios nos limites da LPZ 1-2 para ligação equipotencial e eliminação de sobretensões transitórias que se originam durante descargas atmosféricas ou processos de comutação.
• SPD 20ka 40ka
Detalhes do Produto do Dispositivo de Proteção contra Surtos Classe C Protetor contra Raios:
| |
BR-40 150 1P |
BR-40 275 1P |
BR-40 320 1P |
BR-40 385 1P |
BR-40 440 1P |
| Classificação SPD de acordo com a EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificação SPD de acordo com a IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensão operacional contínua máxima CA Uc |
150V |
275V |
320V |
385V |
440V |
| Corrente nominal de descarga (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente máxima de descarga (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nível de proteção de tensão Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Nível de proteção de tensão 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Fusível de backup máximo |
100A |
100A |
100A |
100A |
100A |
| Tempo de resposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Faixa de temperatura de operação Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Estado de operação / indicação de falha |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
| Área da seção transversal (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área da seção transversal (Máx.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montagem em |
Trilho DIN de 35mm |
| Material da caixa |
Termoplástico UL94-V0 |
| Grau de proteção |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Característica da tecnologia:
Descrição do Dispositivo de Proteção contra Surtos Classe C Protetor contra Raios:
• Os protetores contra surtos BR-40 1P atendem aos requisitos de classe tipo 2 de acordo com a IEC 61643-11.
• Protetor contra surtos conectável.
• Esses dispositivos protegem sistemas de consumo de baixa tensão contra sobretensão de todos os tipos e estão disponíveis em versões de um a quatro polos.
• Alta capacidade de interrupção.
• O uso de varistores de alto desempenho permite um tempo de resposta rápido e um baixo nível de proteção, sem qualquer corrente de acompanhamento da linha.
Instalação:
• A linha de protetores contra surtos inclui uma gama completa de protetores compactos para instalação em trilho DIN
• Quando a janela de indicação de falha mudar de verde para vermelho, substitua o cartucho o mais rápido possível
• Após a conclusão da instalação, verifique se a unidade de proteção está encaixada no lugar, feche o disjuntor automático (fusível), verifique se o status de funcionamento está normal.
O que é um dispositivo de proteção contra surtos?
O dispositivo de proteção contra surtos (DPS) é um dispositivo eletrônico que fornece proteção para equipamentos elétricos, rede de comunicação, etc. contra o efeito de surtos. Quando um pico de corrente ou surto de tensão ocorre repentinamente em um circuito elétrico ou em uma linha de comunicação devido a interferências externas, o DPS pode conduzir a derivação em um tempo muito curto, evitando assim os danos do surto a outros equipamentos no circuito.
Nossa qualidade é a mesma do DPS tipo 2 da Schneider, mas com preço mais barato.
Fornecedor de DPS na China.
Nossos Serviços:
• 21 anos de fabricação profissional líder global de produtos elétricos protetores contra surtos
• Todos os produtos serão bem embalados antes do envio
• Embalagem padrão, e você também pode nos informar seus próprios requisitos de embalagem
• Entrega mais rápida
• Testado individualmente antes do envio
Certificação:
Perfil da Empresa:
Wenzhou Britec Electric Co., Ltd, é especializada na fabricação de dispositivos de proteção contra surtos. Nossos produtos incluem principalmente séries de protetores contra surtos de energia CA, séries de proteção contra surtos CC, séries de para-raios de dados, séries de proteção contra raios LED. Nossos produtos são populares na China e também são vendidos para a Europa e Sudeste Asiático, Oriente Médio, América do Sul e outros países com alta apreciação. A Britec se concentra em melhorar a força técnica para atender às necessidades especiais de nossos clientes. A Britec também atribui grande importância ao fornecimento de conhecimento profissional e cultura rica para a equipe, com seu investimento contínuo em tecnologia e pessoas, possui um número de técnicos seniores e uma equipe de serviço muito profissional. Nós prestamos muita atenção à qualidade da produção, desde a estimativa dos fornecedores de matérias-primas até a verificação final do produto acabado, estabeleceu um rigoroso sistema de garantia de qualidade para prometer alta qualidade dos produtos.
Entrega:
O prazo de entrega depende principalmente da quantidade do pedido. Normalmente, 25 dias e mercadorias em estoque podem ser enviadas em até 7 dias úteis após o pagamento, por UPS / DHL / TNT / EMS / FedEX ou outra forma de sua preferência.
Perguntas frequentes:
Q1. Posso ter um pedido de amostra?
A: Sim, nós damos boas-vindas ao pedido de amostra para testar e verificar a qualidade. Amostras mistas são aceitáveis.
Q2. E quanto ao prazo de entrega?
A: Se tivermos estoque suficiente para entrega em 7 dias, se não tivermos estoque, a produção em massa é de cerca de 25 dias.
Q3: Qual é o seu serviço pós-venda?
A: Fornecemos suporte técnico para você, também podemos ajudá-lo a resolver o problema de seus clientes.
Q4. Como você envia as mercadorias e quanto tempo leva para chegar?
A: Geralmente enviamos por TNT, DHL, UPS, FedEx ou EMS. Geralmente leva 7 dias para chegar. Transporte aéreo e marítimo também opcional.
Q5. É OK imprimir meu logotipo em seu produto?
A: Sim. Por favor, informe-nos formalmente antes de nossa produção e confirme o design em primeiro lugar com base em nossa amostra.
