Aplicações de energia de corrente contínua até 600VDC 40kA SPD de corrente contínua para sistemas fotovoltaicos painel solar fotovoltaico
Aplicações de energia CC até 600VDC 40kA SPD DC Principais características:
• Protector contra sobretensões de tipo 2 para sistemas fotovoltaicos.
• O dispositivo é conforme com a norma fotovoltaica IEC61643-31.
• Imax - 40kA/pólo (forma de onda 8/20).
• O SPD montado em trilho é amplamente utilizado em caixas de combinadores solares para proteger os painéis solares e inversores de surtos de voltagem e raios.
• UCPV - 600 V DC.
• De acordo com as diferentes fontes de alimentação de corrente contínua, podem ser selecionadas várias especificações correspondentes e podem ser aplicadas ao sistema de alimentação de corrente contínua multicanal através de uma variedade de combinações.
• - 2,6 kV.
• Em termos de material, escolhemos os componentes da marca e fazemos uso de tecnologia de produção avançada.
• Resposta rápida da pinça, menos de 25ns.
• Nível de proteção IP20
• Sem fugas, sem correntes operacionais.
• Dispositivo de proteção solar 2P DC SPD contra ondas elétricas, proteção contra ondas elétricas no sistema solar (sistema de alimentação fotovoltaica).
• Componentes anti-surge de alta energia MOV.
• A carcaça é feita de material retardador de chama PC, isolamento contra incêndio
• Tecnologia de protecção contra ondas elevadas.
• Indicador de estado de falha, verde/vermelho.
• Indicador de telemunição para alertas de avaria remotos (facultativo).
• Instalação de trilhos DIN, módulo ligável, substituição conveniente
Aplicações de potência de CC até 600VDC 40kA SPD DC Detalhes do produto:

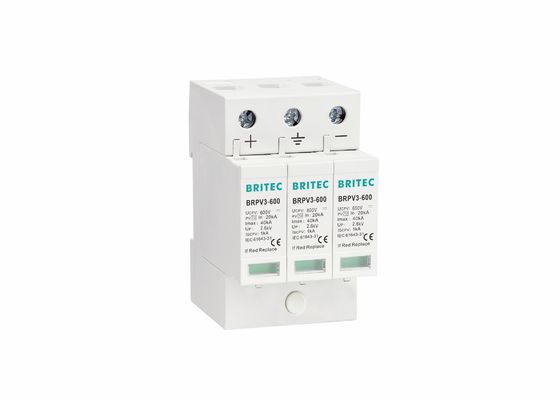

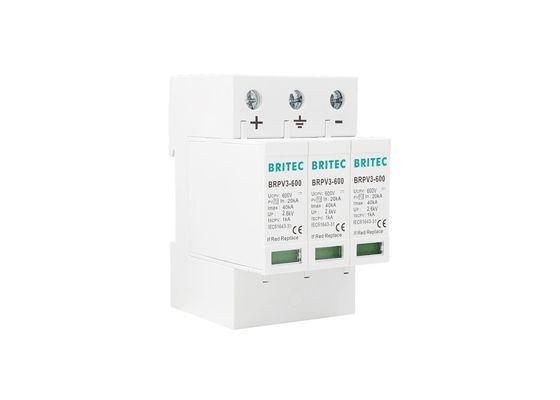

| | BRPV3 600 |
| Classificação do DSP em conformidade com a norma EN61643-31 | Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-31 | Classe II |
| Max. tensão contínua de funcionamento de corrente contínua - Não. | 600 V |
| Corrente nominal de descarga (8/20us) | 20kA |
| Corrente de descarga máxima (8/20us) Imax | 40 kA |
| Nível de proteção da tensão [(DC+/DC-)→PE] Para cima | ≤ 2,6 kV |
| Tempo de resposta A | ≤ 25 ns |
| Intervalo de temperatura de funcionamento Tu | -40°C-80°C |
| Indicação de estado de funcionamento / falha | verde / vermelho |
| Área da secção transversal (min.) | 4 mm2 |
| Área da secção transversal (máximo) | 35 mm2 |
| Para montagem em | Trilha de 35 mm Din |
| Materiais de armazenamento | Produto termoplástico |
| Grau de protecção | Proteção IP20 |
| Código de ordem | B8009 |
| Código de ordem ((Com sinal remoto) | B8011 |
Características tecnológicas:
Aplicações de energia de corrente contínua até 600VDC 40kA SPD DC Notas de instalação:
• A instalação só deve ser efectuada por um operador eletrónico qualificado.
• Recomenda-se a sua localização instalada em ambas as extremidades da linha de alimentação de corrente contínua (lado do painel solar e lado do inversor/conversor), especialmente se o encaminhamento da linha for externo e longo.
• Para melhor desempenho, instalar o protetor paralelamente ao equipamento que está a proteger o mais próximo possível. (*Nota: Se o protetor for situado ao ar livre e exposto aos elementos,montar o protetor dentro de um gabinete à prova de intempéries adequadoNão.
• A ficha verde, o estado normal de trabalho, a ficha vermelha, o estado de falha, precisam ser substituídos rapidamente.
Princípio de funcionamento do produto:
No sistema solar fotovoltaico, a tensão de acoplamento indutiva ou capacitiva é causada pelo choque elétrico e pela operação de comutação do sistema de alimentação a montante.O aumento pode danificar os módulos fotovoltaicos e os inversoresO detector de relâmpagos fotovoltaicos foi especialmente desenvolvido para este efeito.O módulo de proteção contra raios da fonte de alimentação em corrente contínua, uma vez que a alta tensão, e colocar em perigo o isolamento do equipamento protegido, o detector de relâmpagos age imediatamente, e a corrente de impacto de alta tensão é dirigida para a terra,limitando assim a amplitude da tensão e protegendo o isolamento do equipamentoQuando a sobrevoltagem desaparece, o arrester é restaurado rapidamente ao seu estado original, de modo a proteger o equipamento de energia.
Os nossos serviços:
• 17 anos de experiência na fabricação de produtos elétricos.
• Todos os produtos serão bem embalados antes de serem enviados.
• Embalagem padrão, e pode também dizer-nos os seus próprios requisitos sobre a embalagem.
• Entrega mais rápida.
• Testados individualmente antes do envio.
Perfil da empresa:
A Wenzhou Britec Electric Co., Ltd é uma empresa especializada em produtos SPD há muitos anos;Usando a marca por muitos anos de exportação de que a sua experiência permite à Britec a capacidade de saber o que os clientes precisam, o que os usuários finais precisam. Primeira qualidade e melhores serviços é a nossa primeira e mais forte crença. bem-vindo a cooperar conosco, bem-vindo a juntar-se a nós!
