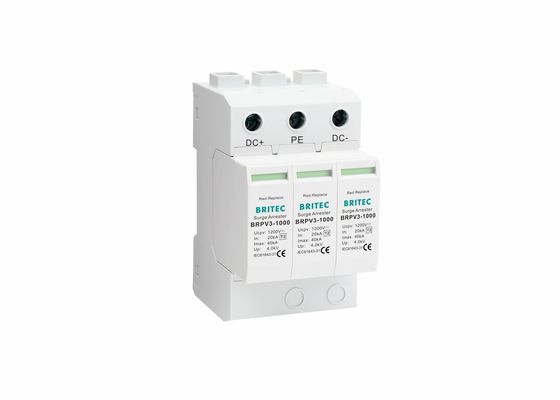

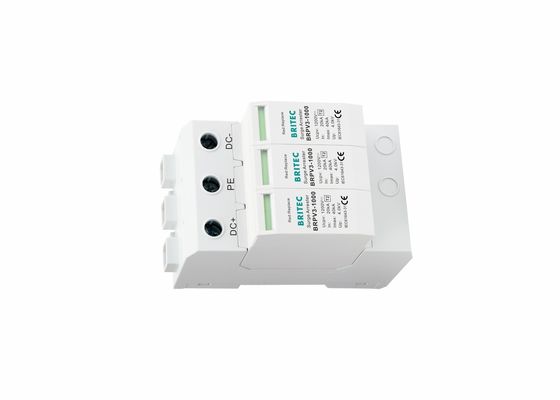

Dispositivo de proteção contra ondas elevadas de módulos de corrente contínua PV DC SPD 20ka-40ka concebido para o sistema solar
Dispositivo de proteção contra sobretensões de módulo de corrente contínua PV SPD 20ka-40ka Descrição:
• BRPV3 Dispositivo de protecção contra ondas fotovoltaicas 40KA DC SPD adequado para o sistema de produção de energia eólica de nova energia, a sua tensão de trabalho abrange 600V, 1200V e 1500V.
• Os protetores contra sobretensões da série BRPV são concebidos para proteger contra voltagens de sobretensão de relâmpago nas redes de alimentação fotovoltaica.
• É instalado no sistema de alimentação principal no circuito DC, para proteger contra a corrente de iluminação indireta, corrente de iluminação direta ou outra sobre voltagem instantânea.
Dispositivo de proteção contra sobretensões de módulo de CC PV DC SPD 20ka-40ka Detalhes do produto:
| |
BRPV3-1000 |
| Classificação do DSP em conformidade com a norma EN61643-31 |
Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-31 |
Classe II |
| Max. tensão contínua de funcionamento de corrente contínua - Não. |
1200 V |
| Corrente nominal de descarga (8/20us) |
20kA |
| Corrente de descarga máxima (8/20us) Imax |
40 kA |
| Nível de protecção da tensão [(DC+/DC-)→PE] Para cima |
≤ 4,0 kV |
| Tempo de resposta A |
≤ 25 ns |
| Intervalo de temperatura de funcionamento Tu |
-40°C-80°C |
| Indicação de estado de funcionamento / falha |
verde / vermelho |
| Área da secção transversal (min.) |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
| Para montagem em |
Trilha de 35 mm Din |
| Materiais de armazenamento |
Produto termoplástico |
| Grau de protecção |
Proteção IP20 |
| Código de ordem |
B18010 |
| Código de ordem ((Com sinal remoto) |
B18012 |
Dimensão:
Dispositivo de proteção contra sobretensões de módulo de CC PV DC SPD 20ka-40ka Características:
a. Projeto de módulo, instalação conveniente, com operação de manutenção elétrica fácil.
b. Estas unidades devem ser instaladas em paralelo nas redes de CC a proteger.
c. Tecnologia de circuito aberto de controlo de temperatura e sobreaquecimento integrada.
d. O BRPV3-1000 está disponível para as principais tensões de funcionamento em energia fotovoltaica: 1200 Vdc.
e. Adotar placas de resistência de direitos de propriedade intelectual independentes e de alta sensibilidade.
f. Recomenda-se a utilização do sistema de protecção contra sobretensões BRPV3-1000 em ambas as extremidades da linha de alimentação de corrente contínua (lado do painel solar e lado do inversor/conversor)
g. Corrente de deslizamento pequena, tempo de resposta rápido, baixa tensão residual.
h. A série BRPV é fabricada com módulos plug-in para permitir uma manutenção rápida e fácil em caso de avaria (desconexão da rede de CC).
i. Com ligação remota, pode realizar controlo remoto.
A sobrevoltagem pode atingir um sistema fotovoltaico de várias maneiras diferentes:
• A partir da rede se um raio atingir condutores de média ou baixa tensão
• A partir da terra se um raio atinge perto do inversor
• Do lado DC se um raio atingir os módulos fotovoltaicos
• Os DSP são, portanto, necessários para proteger inversores e outros equipamentos sensíveis.
Princípio de funcionamento do produto:
No sistema solar fotovoltaico, a tensão de acoplamento indutiva ou capacitiva é causada pelo choque elétrico e pela operação de comutação do sistema de alimentação a montante.O aumento pode danificar os módulos fotovoltaicos e os inversoresO detector de relâmpagos fotovoltaicos foi especialmente desenvolvido para este fim.O módulo de proteção contra raios da fonte de alimentação em corrente contínua, uma vez que a alta tensão, e colocar em perigo o isolamento do equipamento protegido, o detector de relâmpagos age imediatamente, e a corrente de impacto de alta tensão é direcionada para a terra,limitando assim a amplitude da tensão e protegendo o isolamento do equipamentoQuando a sobrevoltagem desaparece, o arrester é restaurado rapidamente ao seu estado original, de modo a proteger o equipamento de energia.
