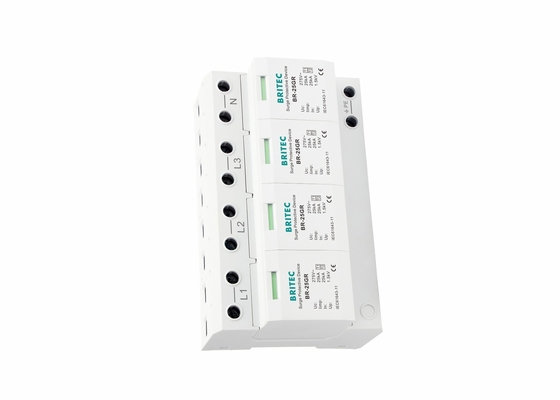

Dispositivo de protecção contra sobretensões de 25kA 4P Tipo 1 Descrição do produto:
A forma e a instalação do protetor de sobretensão da série BR-25GR são adequadas para sistemas de alimentação AC 50Hz/60Hz, 380V e outros, podem ser usados como conexão equipotencial para raios.
Os dispositivos têm indicadores para indicar o fim da vida útil do dispositivo
O projeto da concha é instalado no trilho eletrônico de 35 mm.
Nenhuma reinicialização do SPD necessário, o excesso de tensão é rapidamente levado para a terra, antes do resto dos circuitos são danificados
Quando a avaria falhar, o dispositivo de liberação de avarias pode desligá-lo automaticamente da rede.
Dispositivo de protecção contra sobretensões de 25 kA 4P Tipo 1 Característica tecnológica:
| Especificações |
BR-25GR 275 4P |
| Nome do produto |
Arrestador de surto |
| Classificação do DSP de acordo com a EN61643-11 |
Tipo 1 + Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-11 |
Classe I + Classe II |
|
Voltagem de funcionamento contínua a.c.
|
275 V |
| Corrente de impulso elétrico (10/350μs) fraca |
25kA |
| Corrente nominal de descarga (8/20μs) |
25kA |
| Corrente máxima de descarga (8/20μs) Imax |
100kA |
| Nível de protecção da tensão para cima |
≤ 2,3 kV |
| Seguir a capacidade de extinção de corrente a.c. lfi |
3kA rms |
| Max. fusível de reserva |
315A gG |
| Tempo de resposta tA |
≤ 100 ns |
| Intervalo de temperatura de funcionamento Tu |
-40°C ∼80°C |
| Área da secção transversal (min.) |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
| Para montagem em |
Trilha de 35 mm Din |
| Materiais de armazenamento |
Produto termoplástico |
| Grau de protecção |
Proteção IP20 |
Dimensão:

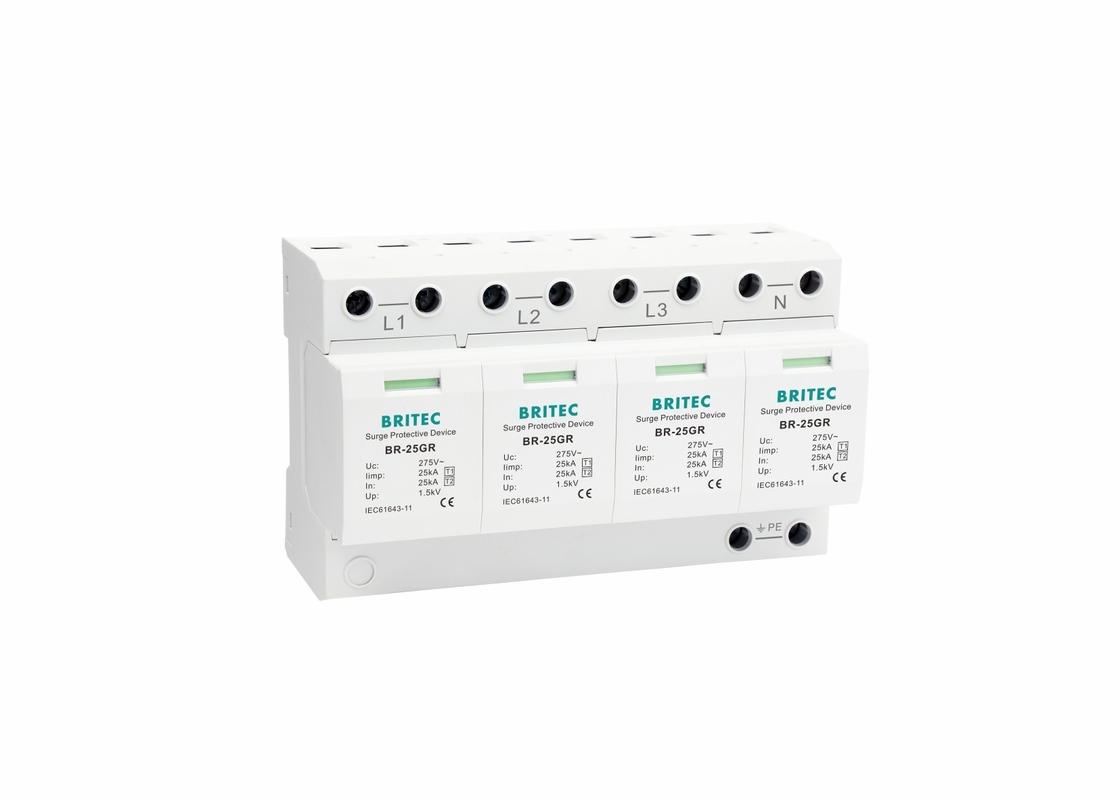

Dispositivo de proteção contra sobretensões de 25kA 4P Tipo 1
◎ Design do módulo, instalação fácil, substituição online
◎ O dispositivo cumpre os requisitos das normas IEC 61634-11 e EN 61643-11
◎ Baixa corrente de fuga, tempo de resposta rápido e baixa tensão residual
◎ O gabinete SPD pode ser montado ao lado de qualquer unidade de consumo existente ou nova de qualquer marca onde seja necessária proteção contra sobretensões
◎ Dispositivo de alarme, verde (normal), vermelho (falha)
◎ Proteção da instalação elétrica e de todos os equipamentos ligados.
◎ Eletrodo de descarga de lacuna de alta energia
◎ Instalação montada no trilho DIN
◎ Até 100kA (8/20μs) de choque de corrente de raio
◎ Tipo 1
◎ Tempo de resposta de ação inferior a 100 ns
Instalação:
• Utilizado no conceito de zonas de protecção contra raios na fronteira LPZ0B-LPZ1.
• Adequado como primeiro passo de protecção em painéis de alimentação de entrada e áreas com maior exposição à atmosfera,quando as instalações estão normalmente equipadas com um sistema externo de protecção contra raios.
• O tipo 1 é colocado no ponto de entrada da instalação, na placa de distribuição principal, para uma protecção global desta instalação.
DSP de tipo 1:
• Recomenda-se o DOCUP Tipo 1 no caso específico dos edifícios do sector dos serviços e dos edifícios industriais, protegidos por um sistema de protecção contra raios ou por uma jaula de malhas.
• Protege as instalações eléctricas contra os raios diretos.
• Pode descarregar a corrente de retorno dos raios que se espalham do condutor de terra para os condutores da rede.
• O SPD de tipo 1 é caracterizado por uma onda de corrente de 10/350 μs.
Dispositivo avançado de protecção contra sobretensões (SPD) para uma segurança da energia confiável
Exemplos comuns de uso de SPD incluem a proteção de sistemas HVAC, configurações de energia solar, centros de dados e eletrônicos sensíveis, garantindo operações ininterruptas durante raios ou flutuações da rede.
Como instalar o SPD: A instalação é rápida e fácil de usar. Basta montar o dispositivo perto do painel elétrico principal, conectá-lo ao sistema de ligação à terra e integrá-lo ao interruptor.
Enquanto concorrentes como o SPD da JPD se concentram na supressão básica de ondas, o nosso SPD supera com proteção em vários estágios, monitoramento de estado em tempo real e um sistema de alerta de autodiagnóstico.
