Aplicação do Protetor contra Surtos Elétricos (SPD) de 20kA para Raios:
• O Dispositivo de Proteção contra Surtos (DPS) oferece proteção contra a corrente de surto resultante de descargas atmosféricas diretas ou indiretas ou tensão de surto semelhante.
• O dispositivo pode ser instalado em qualquer unidade consumidora existente ou nova
• Os DPS protegem equipamentos elétricos contra surtos transitórios causados por operações na rede ou raios.
• O produto, utilizando varistor de óxido metálico, projetado para proteger tanto a fase quanto a linha neutra, possui alta resistência elétrica em operações normais.
• São amplamente utilizados em aplicações industriais e residenciais.
• Em caso de corrente ou tensão de surto causada por raios ou similar, o DPS funciona rapidamente conduzindo a tensão/corrente de surto para a terra e, assim, impede efetivamente que o equipamento a jusante de sua linha protegida seja destruído. O DPS retoma sua alta resistência elétrica para garantir a operação normal da rede elétrica protegida sem a presença da tensão de surto.
• DPS para painel elétrico.
• DPS para proteção contra raios

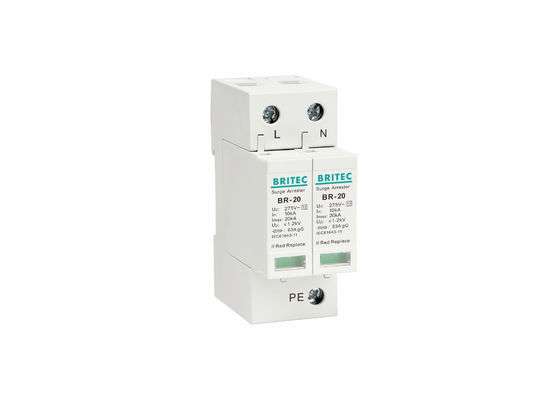

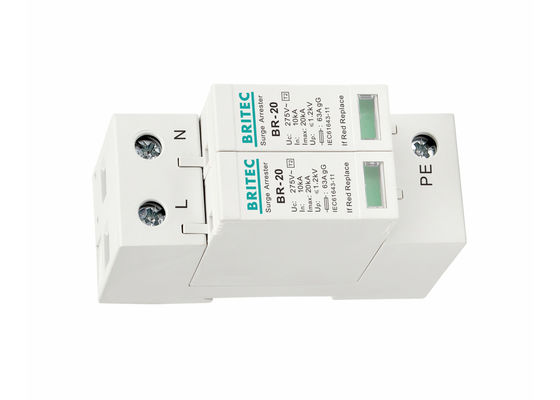

Característica tecnológica do Dispositivo de Proteção contra Surtos (DPS) Tipo 2 de 275v 20kA:
| |
BR-20 275 2P |
| Tensão a.c. contínua máxima de operação Uc |
275V |
| Corrente nominal de descarga (8/20us) In |
10kA |
| Corrente máxima de descarga (8/20us) Imax |
20kA |
| Tempo de resposta tA |
≤25ns |
| Frequência nominal |
50/60Hz |
| Instalação |
Tipo interno |
| Grau de proteção |
IP20 |
| Estado de operação / indicação de falha |
verde / vermelho |
| Contatos de alarme de sinal remoto |
Opcional |
| Área da seção transversal (Min.) |
4mm2 |
| Área da seção transversal (Máx.) |
35mm2 |
Dimensão:
Funções do Protetor contra Surtos Elétricos (SPD) de 20kA para Raios:
1. Proteção de circuitos elétricos com alta carga contra sobrecarga.
2. No tipo de módulo paralelo, o dispositivo de proteção contra surtos foi projetado de acordo com a norma IEC, cada linha máx. A corrente de descarga Imax pode atingir 10-20kA, adequado para proteção contra raios do sistema de distribuição de energia de 220/380V.
3. Usado para proteger não apenas consumidores/circuitos específicos, mas também todo o painel
4. Este DPS é de design modular, bom desempenho de vedação e possui interface de sinal remoto, instalado em trilho DIN de 35 mm, fácil de conectar; Possui tecnologia de controle de temperatura, fusível de sobrecorrente e disjuntor térmico, disparo automático quando degradado.
5. Janela indicadora Liga-Desliga: Verde: função normal; Vermelho: sem função, substituição imediata necessária.
Vantagem do Protetor contra Surtos Elétricos (SPD) de 20kA para Raios:
• Especificação diferente satisfaz, fácil de manter, pode fornecer diferentes níveis de tensão de trabalho e corrente de descarga de raios, também pode ser personalizado de acordo com diferentes requisitos.
• Estrutura de chip único padrão, plugável
Padrões de referência:
• YD/T1235.2-2002 Métodos de teste do dispositivo de proteção contra surtos aplicado em sistema de distribuição de baixa tensão
para centrais de comunicação (estações).
• IEC 61643-1:2005 Dispositivos de proteção contra surtos de baixa tensão - Parte 1: Dispositivos de proteção contra surtos conectados
a sistemas de distribuição de energia de baixa tensão - requisitos e testes.
• EN 60950-1/A12:2011 Dispositivos de proteção contra surtos de baixa tensão - Parte 12: Dispositivos de proteção contra surtos
conectados a sistemas de distribuição de energia de baixa tensão - requisitos de desempenho e testes.
• GB 18802.1-2002 Dispositivos de proteção contra surtos conectados a sistemas de energia de baixa tensão, parte 1:
Requisitos de desempenho e testes.
Oferecemos um guia abrangente de DPS.
Planta de produção:
Plataforma de teste:
Apresentação da empresa:
Wenzhou Britec Electric Co., Ltd. é um fabricante de produtos DPS com instalações de teste bem equipadas e forte força técnica. Com uma ampla gama, boa qualidade, preços razoáveis e designs elegantes, nossos produtos são amplamente reconhecidos e confiáveis pelos usuários e podem atender às necessidades econômicas e sociais em constante mudança. Damos as boas-vindas a clientes novos e antigos de todas as esferas da vida para entrar em contato conosco para futuros relacionamentos comerciais e sucesso mútuo!
Mostra de certificados:
Envio:
Perguntas frequentes:
Q1: Você é o fabricante ou comerciante?
R: Somos um fabricante profissional localizado na cidade de Yueqing, província de Zhejiang, China.
Q2: Qual é o seu serviço pós-venda e entrega?
R: Podemos responder à pergunta do cliente e resolvê-la em 24 horas todos os dias e fornecer suporte técnico total em tempo hábil sobre nossos produtos. A entrega é baseada na quantidade do pedido, geralmente precisamos de 20 dias para finalizá-lo.
Q3: Qual é a garantia de qualidade sobre o seu produto?
R: Sobre a garantia de qualidade, temos os certificados de qualidade como CE, CB, TUV etc. para nossa proteção contra surtos. Enquanto isso, também podemos fornecer 5 anos de garantia de qualidade.
Q4: Qual é o seu principal mercado?
R: O principal mercado para nós é na América do Sul, Sudeste Asiático, Oriente Médio, África do Sul, países europeus e assim por diante.
Q5: Você aceita ODM e OEM?
R: Sim. Nossa equipe de P&D possui a tecnologia mais recente, pode desenvolver e produzir produtos com base no desenho dos clientes com sua própria marca.
