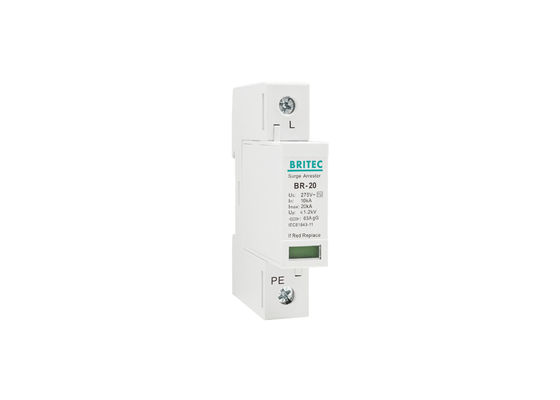

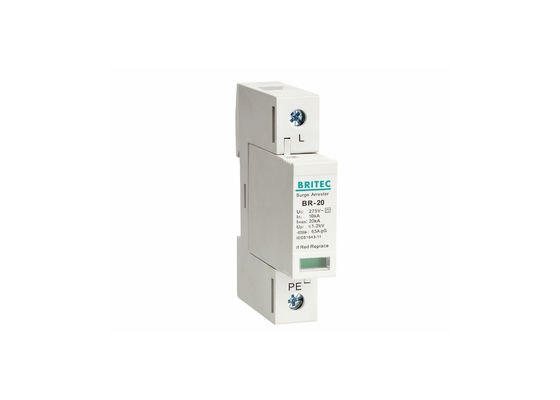

Dispositivo de Proteção contra Surtos AC Tipo 2 Classe II 20kA 1P Característica:
• SPD chinês de baixo preço, nível de teste Tipo 2 ou Classe II, selecionável em corrente de descarga nominal de 10kA com corrente de descarga máxima de 20kA.
• SPD 1 Polo/2 Polos/3 Polos/4 Polos/1P+NPE/3P+NPE para opções.
• Dispositivo de Proteção contra Surtos para sobretensões elétricas transitórias.
• Montagem em trilho DIN, fácil instalação, tamanho compacto e bom desempenho.
• SPD Classe 2 para formas de onda típicas de 8/20 μs.
• Luz indicadora de fim de vida.
• O SPD é projetado de acordo com a IEC Classe II.
• Emprega a tecnologia 'MOV' de varistor de óxido de metal
Detalhes do Produto do Dispositivo de Proteção contra Surtos AC Tipo 2 Classe II 20kA 1P:
| |
BR-20 275 1P |
BR-20 320 1P |
BR-20 385 1P |
BR-20 440 1P |
| Classificação SPD de acordo com EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificação SPD de acordo com IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensão a.c. contínua máxima de operação Uc |
275V |
320V |
385V |
440V |
| Corrente de descarga nominal (8/20us) In |
10kA |
10kA |
10kA |
10kA |
| Corrente de descarga máxima (8/20μs) Imax |
20kA |
20kA |
20kA |
20kA |
| Nível de proteção de tensão Up |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Fusível de backup máximo |
63A gG |
63A gG |
63A gG |
63A gG |
| Tempo de resposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Faixa de temperatura de operação Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Estado de operação / indicação de falha |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
| Área da seção transversal (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área da seção transversal (Máx.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montagem em |
Trilho DIN de 35mm |
| Material da caixa |
Termoplástico UL94-V0 |
| Grau de proteção |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensão:
Descrição do Dispositivo de Proteção contra Surtos AC Tipo 2 Classe II 20kA 1P:
- Para-raios Tipo 2 de 20kA de 1 fase.
- Os cartuchos de proteção são plug-in e podem ser facilmente substituídos para manutenção rápida.
- Com janela de indicação e contatos de controle remoto.
- Classe de teste II de acordo com IEC 61643-1
- Design exclusivo, tecnologia patenteada.
- Trilho DIN de 35mm² de acordo com EN 50022/DIN46277-3.
- Baixa tensão residual.
Aplicação do Dispositivo de Proteção contra Surtos AC Tipo 2 Classe II 20kA 1P:
• Eles garantem proteção contra condições de sobretensão.
• Para a proteção de sistemas de distribuição de baixa tensão contra descargas atmosféricas diretas na linha de alimentação aérea ou sistema de proteção contra raios externo (IEC 62305).
• Os dispositivos de proteção contra surtos (SPDs) são adequados para o sistema de alimentação IT, TT, TN-C, TN-S, TN-C-S de 50/60Hz, tensão nominal de 400V AC e abaixo, protegendo-os contra impulsos de raios diretos e indiretos e outras sobretensões transitórias.
• Eles são adequados para instalação em quadros secundários e em equipamentos terminais.
Instalação:
• A linha de para-raios inclui uma gama completa de protetores compactos para instalação em trilho DIN
• Quando a janela de indicação de falha mudar de verde para vermelho, substitua o cartucho o mais rápido possível
• Após a conclusão da instalação, verifique se a unidade de proteção está encaixada no lugar, feche o disjuntor automático (fusível), verifique se o status de funcionamento é normal.
O que é um dispositivo de proteção contra surtos?
O dispositivo de proteção contra surtos (SPD) é um dispositivo eletrônico que fornece proteção para equipamentos elétricos, rede de comunicação, etc. contra o efeito de surtos. Quando um pico de corrente ou surto de tensão ocorre repentinamente em um circuito elétrico ou em uma linha de comunicação devido a interferência externa, o SPD pode conduzir a derivação em um tempo muito curto, evitando assim os danos do surto a outros equipamentos no circuito.
Podemos fornecer produtos com os mesmos parâmetros do catálogo de SPD citel e do dispositivo de proteção contra surtos SPD eaton.
Nossos Serviços:
• 21 anos de fabricação profissional líder global de produtos elétricos para-raios
• Todos os produtos serão bem embalados antes do envio
• Embalagem padrão, e você também pode nos dizer seus próprios requisitos de embalagem
• Entrega mais rápida
• Testado individualmente antes do envio
Embalagem e entrega:
Informações da Empresa:
Wenzhou Britec Electric Co., Ltd. é um fabricante profissional de SPD , localizado em Yueqing, Zhejiang, China, a Britec é o fabricante especializado de dispositivos de proteção contra surtos de baixa tensão. Com as instalações e tecnologia avançadas, fabricamos produtos de primeira linha para nossos clientes. Atualmente, a Britec tem direitos de exportação e importação, e nossos produtos foram vendidos para mais de 50 países no mundo.
Certificação:
Perguntas frequentes:
1. Quem somos nós?
A: Somos uma fábrica de SPDs com sede em Yueqing, Zhejiang, China, a partir de 2003.
2. Como podemos garantir a qualidade?
A: Sempre uma amostra de pré-produção antes da produção em massa; Sempre inspeção final antes do envio;
3. O que você pode comprar de nós?
A: Protetor contra surtos AC, dispositivo de proteção contra surtos DC, dispositivo de proteção contra surtos de dados, para-raios LED e assim por diante.
4. Por que você deve comprar de nós e não de outros fornecedores?
A: Temos 21 anos de experiência em proteção contra raios.
5. Que serviços podemos fornecer?
A: Termos de entrega aceitos: FOB, CFR, CIF, EXW, DDP, Entrega expressa; Moeda de pagamento aceita: USD; Tipo de pagamento aceito: T/T; Idioma falado: Inglês
