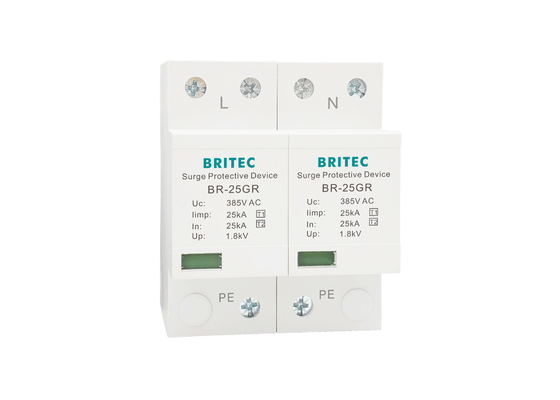

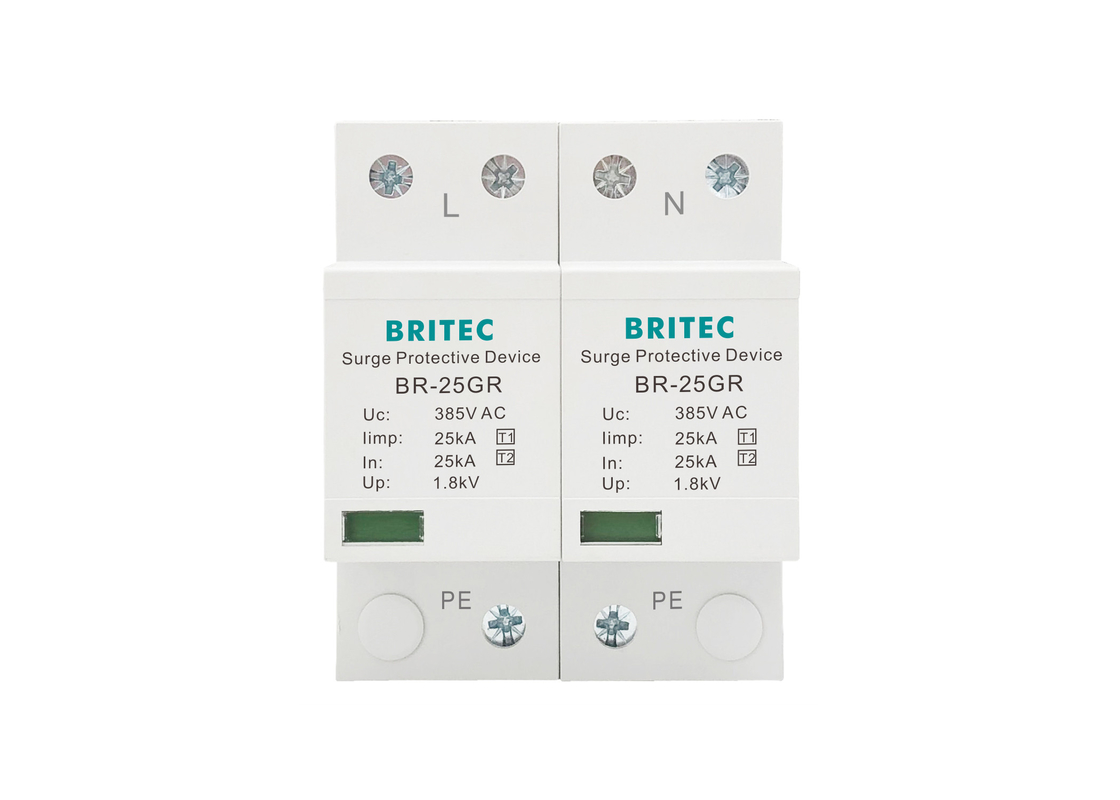

• O SPD modular de alta energia do tipo de comutação de tensão Britec BR-25GR é projetado de acordo com o padrão IEC.
• Com janela de indicação
• A corrente de descarga de cada módulo de sinal pode ser de até 25kA (10/350μS).
• Design exclusivo, tecnologia patenteada
• As peças principais são um espaçamento de faísca multicamadas com alta capacidade de descarga
• Pode ser instalado em um sistema de energia CA de 230V/400V.
| Especificação |
BR-25GR 275 2P |
| Nome do item |
Pára-raios |
| Classificação SPD de acordo com EN61643-11 |
Tipo 1 + Tipo 2 |
| Classificação SPD de acordo com IEC61643-11 |
Classe I + Classe II |
| Tensão a.c. máxima de operação contínua Uc |
275V |
| Corrente de impulso de raio (10/350µs) limp |
25kA |
| Corrente nominal de descarga (8/20µs) In |
25kA |
| Corrente máxima de descarga (8/20µs) Imax |
100kA |
| Nível de proteção de tensão Up |
≤1.8kV |
| Capacidade de extinção de corrente de seguimento a.c. lfi |
3kA rms |
| Fusível de backup máximo |
315A gG |
| Tempo de resposta tA |
≤100ns |
| Para montagem em |
Trilho Din de 35mm |
| Grau de proteção |
IP20 |
| Faixa de temperatura de operação Tu |
-40℃—80℃ |
| Área da seção transversal (Min.) |
4mm² |
| Área da seção transversal (Máx.) |
35mm² |
| Material da caixa |
Termoplástico UL94-V0 |
Dimensão:

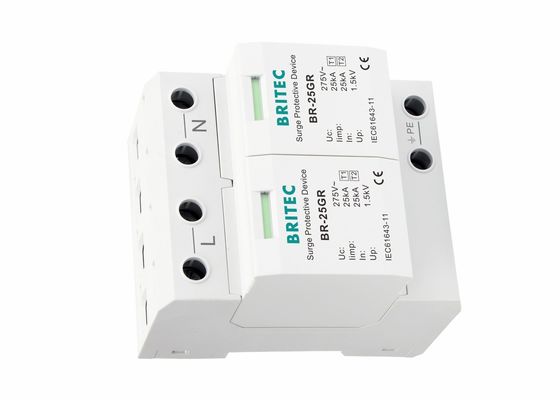

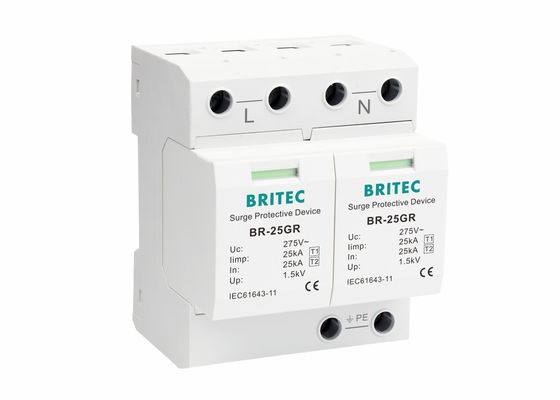

10/350 25kA SPD 1 Fase Protetor contra Raios Característica:
- Pára-raios Classe I / B, Tipo 1.
- Este modelo foi projetado em modular com excelente propriedade hermética.
- 2P, 1 fase
- Possui trilho elétrico de 35 mm, o que facilita a instalação.
- Iimp 25kA.
- Também possui a vantagem de baixa tensão residual, resposta rápida, alta capacidade de descarga, longa vida útil, variedade completa, fácil manutenção e assim por diante.
- Baixa tensão residual e resposta rápida.
- Controle confiável graças ao desconector de controle termodinâmico.
- Indicação de falha através de marca vermelha na janela de inspeção.
10/350 25kA SPD 1 Fase Protetor contra Raios Aplicação:
• Protetor contra surtos CA para sistema de energia de baixa tensão.
• Os dispositivos de proteção contra surtos da série BR-25GR são normalmente instalados na caixa de distribuição principal de baixa tensão conectada à extremidade de entrada dos edifícios.
• Usado no conceito de zonas de proteção contra raios na fronteira LPZ0B-LPZ1.
• Este produto é especialmente adequado para aplicação na proteção contra raios de grau A em áreas de alto risco de raios.
Instalação:
• Tipo 1 ou Tipo 1+2 SPD (Iimp ≥ 12,5 kA) obrigatório na fonte de instalação (quadro de distribuição principal em edifícios secundários).
• Instalações com mais de 10 m de altura (prédios de apartamentos, edifícios de escritórios, hotéis, etc.): SPD tipo 2 recomendado para proteger áreas privadas e distribuidores de andares (áreas comuns), além de um SPD tipo 1 ou tipo 1+2.
• Instalações com inúmeras áreas privadas (prédios de apartamentos, edifícios de escritórios, etc.): SPD tipo 2 onde In ≥ 5 kA obrigatório na fonte de cada área privada se os SPDs tipo 1 ou tipo 1+2 não puderem ser instalados na fonte de instalação.
SPDs tipo 1:
O SPD Tipo 1 é recomendado no caso específico de edifícios do setor de serviços e industriais, protegidos por um sistema de proteção contra raios ou uma gaiola de malha. Ele protege as instalações elétricas contra descargas diretas de raios. Ele pode descarregar a corrente de retorno do raio que se espalha do condutor de terra para os condutores da rede. O SPD Tipo 1 é caracterizado por uma onda de corrente de 10/350 µs.
Os aparelhos exigem dispositivos de proteção contra surtos externos, pois suas proteções embutidas geralmente são incapazes de suportar eventos de surto extremos.
O dispositivo de proteção contra surtos tipo 1 + 2 baseado em espaçamento de faísca fornece uma capacidade de descarga de 25 kA por caminho com baixas tensões residuais.
A proteção contra surtos de edifícios protege sistemas e dispositivos elétricos/eletrônicos contra danos causados por tensões excessivamente altas.
