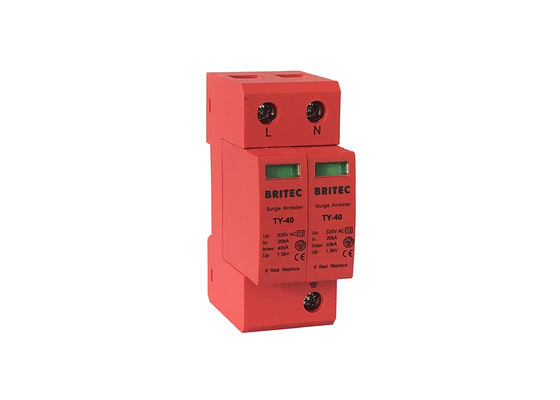

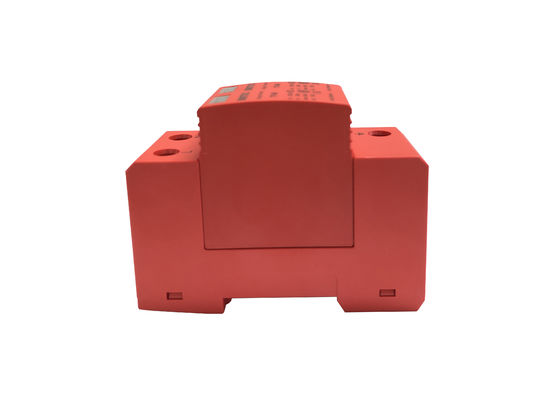

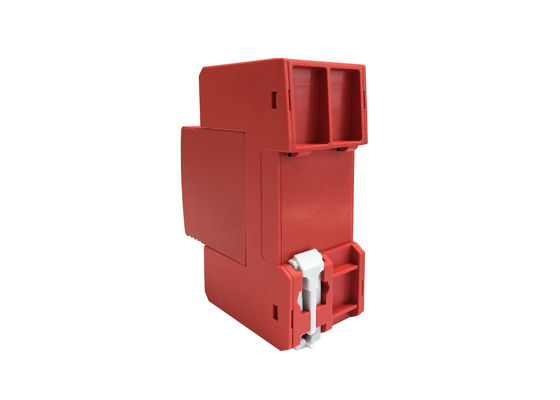

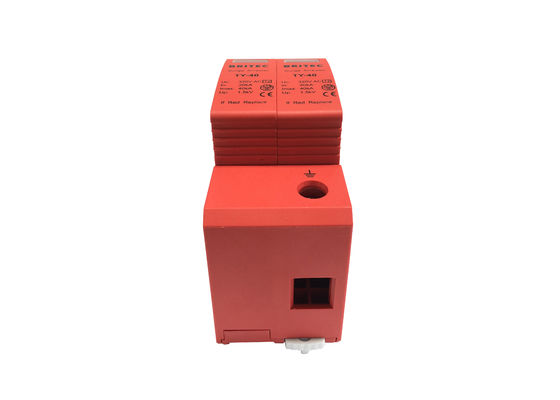

tipo Pluggable do prendedor do impulso de 320V 40kA 2P - prendedor modular do impulso 2
Tipo Pluggable de 40kA 2P - característica do dispositivo de proteção de 2 impulsos:
• Modelo: TY-40R 2P.
• Padrão do teste: IEC 61643-11/EN 61643-11.
• Montagem no trilho de um RUÍDO de 35 milímetros.
• A bandeira verde do indicador na janela de inspeção mostra o estado de funcionamento dos módulos da proteção.
• Contato de comutação remoto opcional.
• Unidade completa Prewired que consiste em uma parte baixa e nos módulos da proteção do encaixe.
Tipo Pluggable de 40kA 2P - 2 detalhes do produto do dispositivo de proteção do impulso:
| |
TY-40R150 2P |
TY-40R275 2P |
TY-40R320 2P |
TY-40R385 2P |
TY-40R440 2P |
| Classificação do SPD de acordo com EN61643-11 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
| Classificação do SPD de acordo com IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensão de funcionamento contínua máxima da A.A. Uc |
150V |
275V |
320V |
385V |
440V |
| Corrente de descarga nominal (8/20us) Em |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente de descarga máxima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nível da proteção da tensão Acima de |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Nível 5kA da proteção da tensão Acima de |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Fusível alternativo máximo |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
| Tempo de resposta Ta |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Variação da temperatura de funcionamento A Turquia |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Indicação do estado/falha de funcionamento |
verde/vermelho |
verde/vermelho |
verde/vermelho |
verde/vermelho |
verde/vermelho |
| Área de seção transversal (mínima) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área de seção transversal (máximo) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montar sobre |
trilho do ruído de 35mm |
| Material do cerco |
UL94-V0 plástico térmico |
| Grau de proteção |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensão:
Tipo Pluggable de 40kA 2P - aplicação do dispositivo de proteção de 2 impulsos:
• Este prendedor do impulso é aplicável nos limites LPZ 0B - 1 e mais alto.
• para o uso em sistemas do TN com flutuação do contato de sinalização remoto.
• Este dispositivo de proteção do impulso é usado para proteger o sistema elétrico e o instrumento elétrico da em-carga do trovão e da sobretensão instantânea.
• Proteção contra o relâmpago indireto e efeitos diretos do relâmpago ou outros impulsos imediatos da sobretensão, apropriados para a proteção do impulso em aplicações residenciais, terciárias e industriais.
Tipo Pluggable de 40kA 2P - vantagem do dispositivo de proteção de 2 impulsos:
• Capacidade alta da descarga devido aos varistores resistentes do óxido de zinco.
• Os módulos compactos da proteção para incorporar o circuito protetor completo assim como o dispositivo da monitoração e da desconexão.
• Substituição fácil dos módulos da proteção sem ferramentas devido ao módulo que trava o sistema com o botão de liberação do módulo.
• O módulo de encaixe da proteção pode ser substituído sem a necessidade de desenergizar e sem remover a tampa de placa da distribuição.
Nossos serviços:
• 15 anos de fabricação principal global da profissão de produtos elétricos afluem o prendedor
• Todos os produtos serão embalados bem antes de enviar
• O empacotamento padrão, e você podem igualmente dizer-nos suas próprias exigências no empacotamento
• Entrega mais rápida
• Testado individualmente antes da expedição
Certificação:
Pagamento e transporte:
A instalação:
• A linha de prendedores do impulso inclui uma série completa de protetores compactos para a instalação no trilho do RUÍDO
• Aba verde, estado normal do trabalho, aba vermelha, estado da falha, necessidade de ser substituído rapidamente
• A instalação deve ser executada somente por operador eletricamente especializado
• Se o protetor deve ser encontrada fora e exposta aos elementos, o protetor da montagem dentro de um cerco à prova de intempéries apropriado.)
