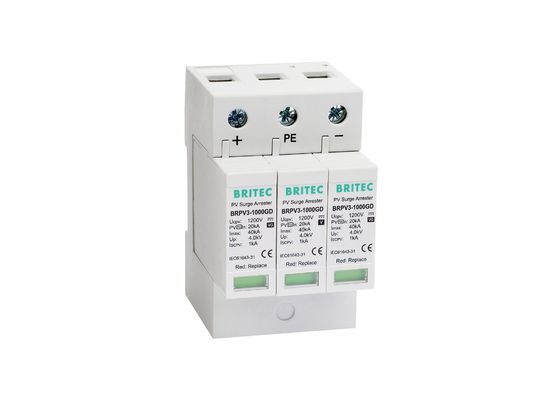

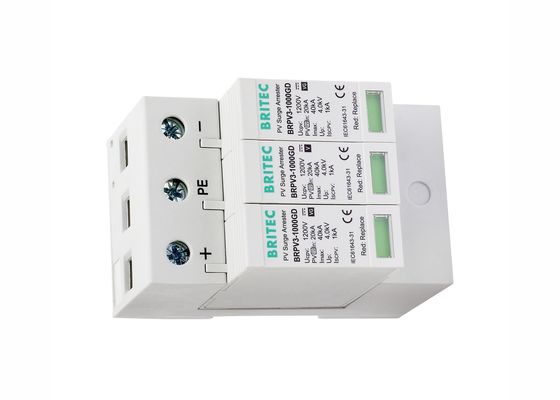

Dispositivo de proteção solar contra sobretensões fotovoltaicas de 3 polos de 40kA com tubo de descarga de gás 1000V DC
Características do dispositivo de protecção contra ondas solares fotovoltaicas
• Dispositivo de protecção contra sobretensões fotovoltaicas de tipo 2 / classe II.
• Corrente máxima de descarga com forma de onda 8/20: 40 kA por fase.
• O detector de sobretensão PV BRPV3-1000GD foi especialmente concebido para a protecção contra sobretensões de corrente contínua.
• Este produto está em conformidade com as normas IEC 61643-31 e EN 61643-31.
• Este produto tem 3 polos para DC 1000V e 2 polos com tubo de descarga de gás que garantem nenhuma corrente de fuga.
• O dispositivo completo consiste numa parte de base e em módulos ligáveis.
• Indicação visual de uma falha no equipamento.
• Desligação de segurança e sinalização remota.
Descrição do dispositivo de proteção contra ondas solares fotovoltaicas
| |
BRPV3 1000 GD |
| Classificação do DSP em conformidade com a norma EN61643-31 |
Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-31 |
Classe II |
| Max. tensão contínua de funcionamento de corrente contínua - Não. |
1000 V |
| Corrente nominal de descarga (8/20us) |
20kA |
| Corrente de descarga máxima (8/20us) Imax |
40 kA |
| Nível de proteção da tensão [(DC+/DC-)→PE] Para cima |
≤ 4,0 kV |
| Tempo de resposta A |
≤ 100 ns |
| Intervalo de temperatura de funcionamento Tu |
-40°C-80°C |
| Indicação de estado de funcionamento / falha |
verde / vermelho |
| Área da secção transversal (min.) |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
| Para montagem em |
Trilha de 35 mm Din |
| Materiais de armazenamento |
Material plástico térmico UL94-V0 |
| Grau de protecção |
Proteção IP20 |
| Código de ordem |
B8006 |
| Código de ordem ((Com sinal remoto) |
B8008 |
Dimensão:
Aplicação do dispositivo de protecção contra ondas solares fotovoltaicas:
• Concebido especialmente para a protecção contra sobretensões das cordas fotovoltaicas; aplicase ao sistema de ligação à rede fotovoltaica.
• Para a protecção das barras positivas e negativas dos sistemas fotovoltaicos contra os efeitos de sobretensão.
• Para eliminar a sobrevoltagem transitória que se origina durante descargas atmosféricas ou processos de comutação.
• Protegem os dispositivos terminais do sistema fotovoltaico de sobrevoltagem, como painéis solares ou inversores.
• Disponível para 1000 V DC integrados em inversores de corrente fotovoltaica ou caixas de combinador solar.
• Pode também ser utilizado para a protecção do sistema de turbinas eólicas.
Avanço do dispositivo de proteção contra ondas solares fotovoltaicas
• Setores particulares de varistores.
• Monitorização remota.
• Indicação do estado operacional.
• Cartuchos de enchufe para substituição rápida e fácil dos danificados.
• Alta capacidade de descarga.
Os nossos serviços:
• 17 anos de experiência na fabricação de produtos elétricos.
• Todos os produtos serão bem embalados antes de serem enviados.
• Embalagem padrão, e pode também dizer-nos os seus próprios requisitos sobre a embalagem.
• Entrega mais rápida.
• Testados individualmente antes do envio.
Instruções de instalação do dispositivo de proteção contra ondas solares fotovoltaicas
• Estes arrestores de sobretensão são normalmente instalados no lado da carga de potência de CC.
• Recomenda-se a utilização destes detectores nas zonas conceitadas de protecção contra raios nos limites da LPZ 0-2.
• Adequado para protecção quando não estiver instalada nenhuma protecção externa.
Perfil da empresa:
A Wenzhou Britec Electric Co., Ltd. concentra-se na investigação, desenvolvimento e inovação de arresters de sobretensão de baixa tensão.Dispositivo de proteção contra ondas elevadas de dadosA nossa empresa adere ao conceito de honestidade, qualidade e progresso. Estamos a fornecer o serviço dedicado aos clientes de acordo com a nossa rica experiência.Disposto a seguir em frente de mãos dadas contigo!
Certificação:
Fabricação:
Perguntas frequentes:
Q1: Qual é o prazo de entrega?
R: Geralmente, leva cerca de 20 dias para a produção, dependendo da quantidade.
Q2: Quanto tempo dura a garantia dos seus produtos?
A: Garantia de 2 anos.
P3: É necessário substituir um arrester após cada processo de descarga?
R: Não! Os detectores de ondas são capazes de descarregar repetidamente as correntes de relâmpago. Isto foi comprovado em vários testes de laboratório e confirmado pela nossa experiência de campo de longa data.
