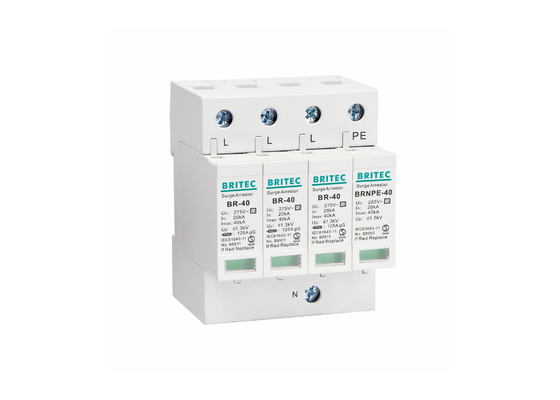

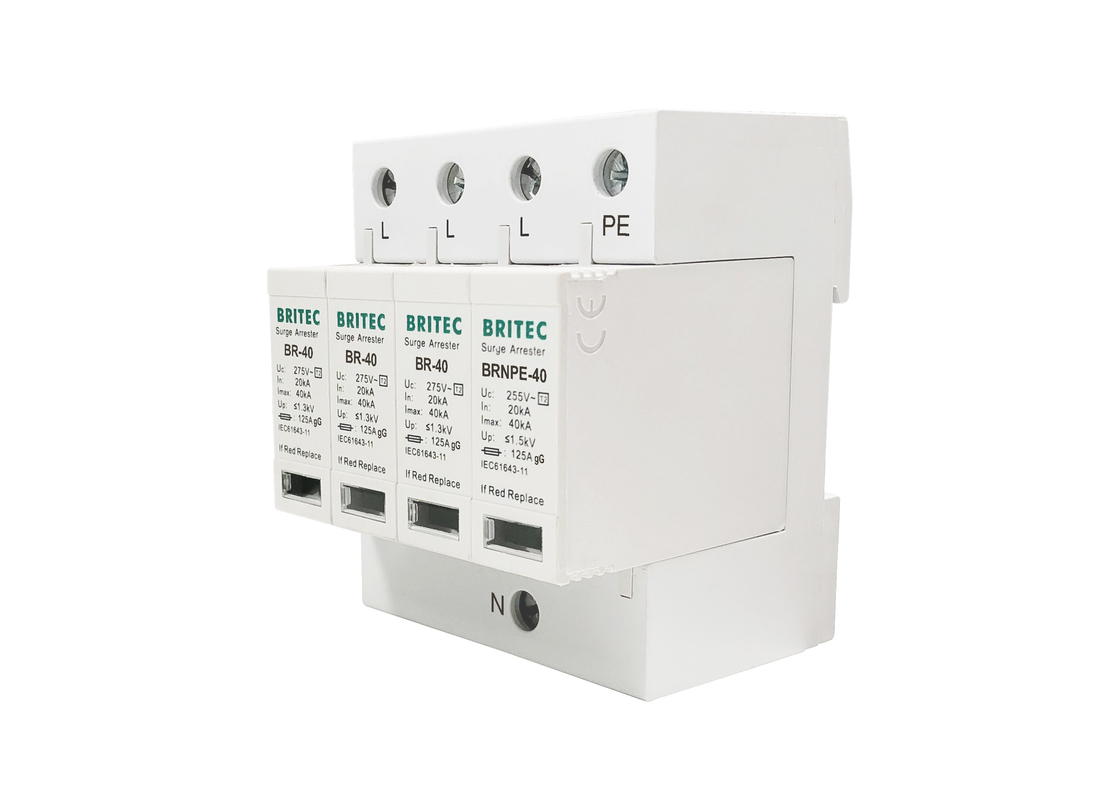

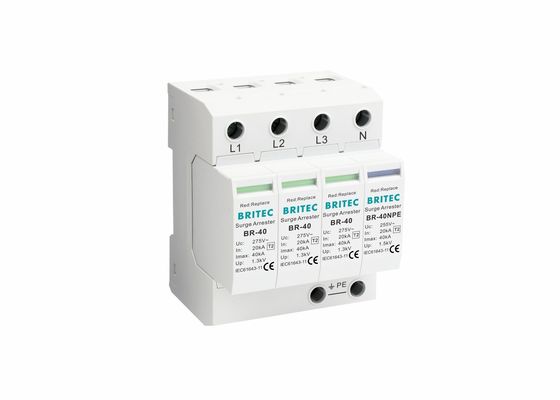

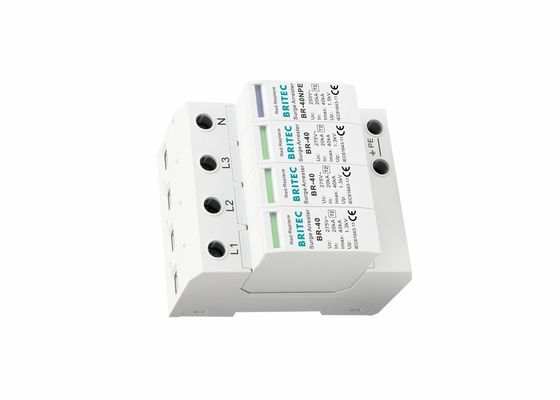

3p + NPE Imax 40kA Proteção contra Surtos SPD Tipo 2 Característica:
• Classe II, Tipo 2, 40kA
• 40kA corrente de surto máxima
• Os pára-raios BR-40 3P+NPE atendem aos requisitos de classe tipo 2 de acordo com a IEC 61643-11
• Consiste em uma parte de base e 4 módulos de proteção plug-in.
• O protetor contra surtos tipo 2 é a melhor maneira de manter todos os tipos de surtos de tensão longe da comutação de baixa tensão para garantir a proteção completa do painel secundário.
3p + NPE Imax 40kA Proteção contra Surtos SPD Tipo 2 Detalhes do Produto:
| |
BR-40 150 3+1 |
BR-40 275 3+1 |
BR-40 320 3+1 |
BR-40 385 3+1 |
BR-40 440 3+1 |
| Classificação SPD de acordo com EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificação SPD de acordo com IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensão a.c. operacional contínua máxima Uc |
150V |
275V |
320V |
385V |
440V |
| Tensão a.c. operacional contínua máxima[N -PE] Uc |
255V |
255V |
255V |
255V |
255V |
| Corrente de descarga nominal (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente de descarga máxima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nível de proteção de tensão Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Nível de proteção de tensão 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Nível de proteção de tensão [N-PE] Up |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| Capacidade de extinção da corrente de seguimento[ N-PE]a.c.Ifi |
100Arms |
100Arms |
100Arms |
100Arms |
100Arms |
| Fusível de backup máximo |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tempo de resposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Tempo de resposta [N-PE] tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Faixa de temperatura de operação Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Estado de operação / indicação de falha |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
| Área da seção transversal (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área da seção transversal (Máx.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montagem em |
Trilho Din de 35mm |
| Material da caixa |
Termoplástico UL94-V0 |
| Grau de proteção |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Código do pedido |
B18451 |
B18453 |
B18455 |
B18457 |
B18249 |
| Código do pedido (Com sinalização remota) |
B18452 |
B18454 |
B18456 |
B18458 |
B18250 |
Dimensão:
3p + NPE Imax 40kA Proteção contra Surtos SPD Tipo 2 Aplicação:
• SPD usado para proteger sistemas de consumidores de baixa tensão contra sobretensões de todos os tipos
• Proteção do Sistema de Energia CA
• Proteção do sistema de distribuição de energia
• Proteção de dispositivos terminais
• Para uso no conceito de zonas de proteção contra raios na fronteira 1-2
• Usado para proteção contra transientes elétricos
• Esta série de produtos de dispositivos modulares de proteção contra surtos fornece proteção para equipamentos conectados a fontes de alimentação CA de baixa tensão de entrada contra os efeitos prejudiciais de sobretensões transitórias causadas por descargas atmosféricas locais.
3p + NPE Imax 40kA Proteção contra Surtos SPD Tipo 2 Vantagem:
• Baixa corrente de fuga, tempo de resposta rápido, baixa tensão residual.
• Indicadores de status verificam visualmente o nível de proteção
• Disponível com sinalização remota opcional
• Fácil instalação com montagem em trilho Din
• Os diferentes métodos de fiação de combinação podem ser selecionados de acordo com o sistema de alimentação diferente.
Instalação:
• A linha de pára-raios inclui uma gama completa de protetores compactos para instalação em trilho DIN
• Quando a janela de indicação de falha muda de verde para vermelho, substitua o cartucho o mais rápido possível
• Após a conclusão da instalação, verifique se a unidade de proteção está no lugar, feche o disjuntor automático (fusível), verifique se o status de trabalho é normal.
