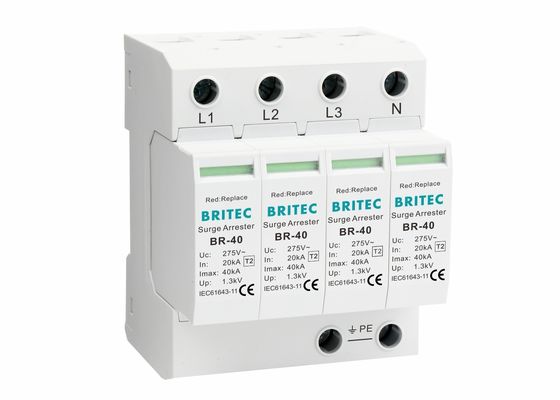

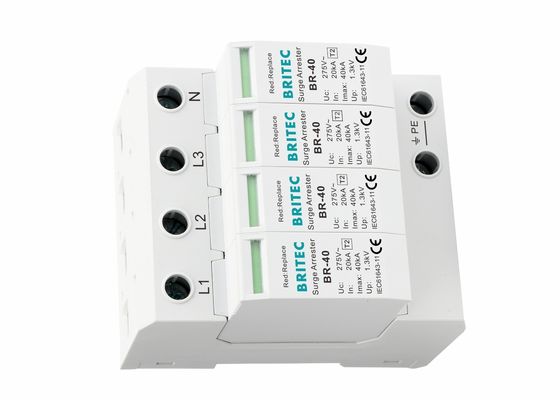

Dispositivo de proteção contra sobretensões de corrente alternada 40kA Tipo 2 Características do dispositivo:
• Estabilidade térmica 100A sem protecção adicional
• Mecanismo de disparo rápido patenteado
• Autorização SEMKO
• Imax 40kA 8/20us
• Projeto modular, instalação padrão de trilhos DIN de 35 mm
• Janela de indicação do estado de funcionamento, e contactos do comando remoto à sua escolha
• Cumprir a norma EN 61643-11 relativa aos detectores ligados a sistemas de distribuição de baixa tensão.
• Material do invólucro:Termoplástico UL94-V0
• Arrestador de sobretensão tipo 2 para sistemas trifásicos com sistema neutro
• Proteção dos varistores L1, L2, L3, N, PE
Dispositivo de protecção contra sobretensões de corrente alternada de 40 kA tipo 2 Detalhes do produto:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classificação do DSP em conformidade com a EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Máxima tensão de funcionamento contínua AC Uc |
150 V |
275 V |
320 V |
385 V |
440 V |
| Corrente nominal de descarga (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente de descarga máxima (8/20μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Nível de protecção da tensão para cima |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Nível de protecção da tensão 5kA até |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. fusível de reserva |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tempo de resposta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Intervalo de temperatura de funcionamento Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indicação de estado de funcionamento / falha |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
verde / vermelho |
| Área da secção transversal (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Para montagem em |
Trilha de 35 mm Din |
| Materiais de armazenamento |
Produto termoplástico |
| Grau de protecção |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
Proteção IP20 |
| Código de ordem |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| Código de encomenda (com sinalização remota) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
Dimensão:
Dispositivo de protecção contra sobretensões de corrente alternada de 40 kA tipo 2 Aplicação:
• Aplicável à descarga de sobrevoltagem ocorrida por tipo de interruptor (8/20 μs) sobre correntes.
• O bloqueador de sobretensão BR-40 de 4 polos é adequado para o sistema TN-S.
• Utilizado para proteção contra raios e sobrevoltagem em AC50/60Hz, protege a rede de energia de baixa tensão contra raios ou sobrevoltagem.
• Concebido para instalações onde o risco de choque direto com relâmpagos é reduzido (sem LPS ou risco médio)
• Também utilizado para além do SPD tipo 1 para limitar os detectores de tensão de funcionamento
Dispositivo de protecção contra sobretensões de corrente alternada de 40 kA tipo 2 Vantagem:
• Corrente de descarga elevada.
• Nível de proteção contra tensão (para cima) baixo
• Variadores com módulos intercambiáveis
• Proteção IP20
• Incorporar varistores de alta energia baseados em tecnologia
DSP tipo 2 Guia de instalação:
• Os detectores de tipo 2 devem ser instalados em placas de subdistribuição após as placas de distribuição principais que contêm detectores de tipo 1.
• Para o bom funcionamento entre os detectores de tipo 1 e de tipo 2, deve haver pelo menos 10 a 15 m de cabo ou fio, caso contrário, deve instalar-se uma bobina de desacoplagem entre os dois dispositivos.
• Em zonas onde as tempestades são frequentes, é fortemente recomendável instalar sistemas de protecção adicionais.
Podemos fornecer produtos com os mesmos parâmetros que o tipo 2 de DEHN.
Os nossos serviços:
• 21 anos profissão líder mundial na fabricação de produtos elétricos
• Todos os produtos serão bem embalados antes de serem enviados
• Embalagem padrão, e pode também dizer-nos os seus próprios requisitos sobre a embalagem
• Entrega mais rápida
• Testados individualmente antes do envio.
Certificado:
Perfil da empresa:
Wenzhou Britec Electric Co., Ltd foi criada em 2003, é um profissional de dispositivos de proteção contra ondas (SPD) fabricação com muitos anos de experiências.preço competitivo, entrega rápida e excelente serviço, e aguardando uma cooperação ainda maior com o comércio internacional com base em benefícios mútuos.
Fluxo de produção:
Equipamento de laboratório:
Transporte marítimo:
Perguntas frequentes:
P1: Como posso confiar em si e na sua empresa?
A: Os produtos passam por certificados CE, CB, TUV.
Q2: Quanto tempo é a garantia dos seus produtos?
R: O período de garantia dos nossos produtos é de 5 anos.
Q3: Que tal a inspecção?
R: Temos todo o sistema de inspecção, desde a matéria-prima até aos produtos finais.
Q4: Qual é o serviço oferecido pela empresa?
A: Temos a equipe de engenheiros profissionais que podem projetar e desenvolver o molde para chegar diferentes requisitos do cliente.
