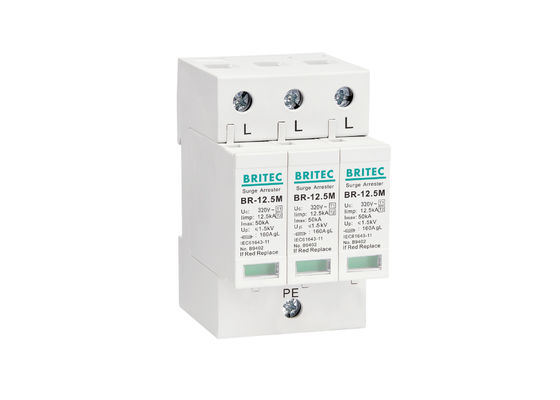

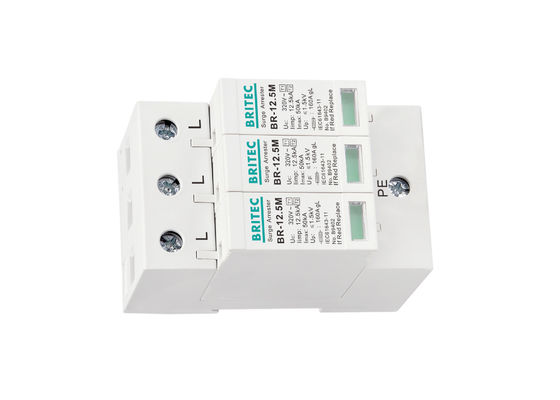

320V Dispositivo de protecção contra sobretensões trifásicas Tipo 1 TUV homologado BR-12.5M 320 3P
Características do dispositivo de proteção contra sobretensões de CA IP20:
• Impressão: 12,5 kA (10/350 μs).
• UC: 320 V.
• Número de postes: 3P.
• Para cima: nível de protecção de 1,5 kV.
• Indicador de estado de falha, verde/vermelho.
• Alertas remotas de falhas.
• Conforme as normas EN/ IEC 61643-11.
• É constituído por três módulos de alimentação do tipo MOV para protecção L/ N-PE I+II.
• O grau de protecção da carcaça é IP20 e o grau de retardador de chama é UL94-V0.
• Recomendado para as principais placas de distribuição.
Características tecnológicas do dispositivo de proteção contra sobretensões CA IP20:
Especificações |
BR-12.5M320 3P |
Nome do produto |
Arrestador de surto |
Classificação do DSP de acordo com a EN61643-11 |
Tipo 1 + Tipo 2 |
Classificação do DSP em conformidade com a norma IEC 61643-11 |
Classe I + Classe II |
Voltagem de funcionamento contínua a.c. |
320 V |
Corrente de impulso elétrico (10/350μs) fraca |
12.5kA |
Corrente de descarga normal (8/20μs) |
20kA |
Corrente de descarga máxima (8/20μs) Imax |
50 kA |
Nível de protecção da tensão para cima |
≤ 1,5 kV |
Max. fusível de reserva |
160A gG |
Tempo de resposta tA |
≤ 25 ns |
Para montagem em |
Trilha de 35 mm Din |
Grau de protecção |
Proteção IP20 |
Intervalo de temperatura de funcionamento Tu |
-40°C ∼80°C |
Área da secção transversal (min.) |
4 mm2 |
Área da secção transversal (máximo) |
35 mm2 |
Materiais de armazenamento |
Material plástico térmico UL94-V0 |
Dimensão:

Dispositivo de protecção contra sobretensões de CA IP20Aplicação:
• Aplica-se a sistemas de distribuição AC de baixa tensão,que está ligado em paralelo entre a fonte de alimentação AC e o equipamento do sistema para proteger os danos causados por impulso de sobretensão e sobrevoltagem instantânea causada por externo (choque de relâmpago, interferência de radiação electromagnética, etc.) ou interna (efeito de fechamento do sistema, indução e arranque e parada da carga capacitiva, etc.).
• Protecção contra sobrevoltagem transitória para redes de energia de 230/400 V (50/60 Hz).
Vantagem do dispositivo de proteção contra sobretensões de CA IP20:
• Instalação de tipo "din rail".
• Instalação simples, manutenção fácil.
• Função de protecção contra o sobreaquecimento.
• Janela de indicador de avaria.
• Tempo de reacção curto.
Instalação do dispositivo de protecção contra sobretensões de CA IP20:
• Antes da instalação, deve verificar-se se o protetor contra sobretensões está intacto; se estiver danificado ou se a janela estiver vermelha, não pode ser utilizada; se a janela estiver verde, é normal.
• A instalação e a manutenção devem ser efectuadas por profissionais e a instalação deve ser realizada num local fora de contacto directo com as mãos humanas.
• Conexão de acordo com a marca do protetor de sobretensão de acordo com o diagrama de ligação.
Manutenção do dispositivo de proteção contra sobretensões de CA IP20:
• Após falha de funcionamento, o descolamento automático é realizado através do sistema de protecção do mecanismo de descolamento térmico e da linha de alimentação no interior do módulo,e a janela de exibição torna-se "vermelho". Quando a janela do indicador estiver "vermelha", o protetor de sobretensão deve ser substituído imediatamente.
• Verifique a janela de exibição do protetor de sobretensão do módulo de potência após uma tempestade.
Informações da empresa:
Wenzhou Britec Electric Co., Ltd está localizado na cidade de Yueqing e é especializado na fabricação, projeto e pesquisa de arrester de onda de baixa tensão.,Nós exportamos nossos produtos para muitos países e regiões em todo o mundo, especialmente América do Sul e Europa.Os nossos produtos gozam de uma boa reputação entre os nossos clientes. Nós damos as boas vindas aos clientes, associações de negócios e amigos de todas as partes do mundo para entrar em contato conosco e buscar cooperação para benefícios mútuos.É por isso que os nossos produtos são muito vendidos no mundo..
Certificação:
Transporte marítimo:
Perguntas frequentes:
Q1: Qual é o MOQ da sua empresa?
R: Em geral, se usar nossa marca, o MOQ é de 100pcs, e se usar a marca do cliente, pediremos pelo menos 500pcs, isso podemos negociar.
P2: A sua empresa pode aceitar a personalização?
A: Bem-vindo OEM & ODM.
Q3: Como você resolve o serviço pós-venda?
R: Se você tiver trabalhadores que saibam como reparar, por favor, peça-nos suporte técnico. Se não tiver engenheiros, por favor, envie de volta os itens, podemos reparar os itens para você.
Q4: Você pode enviar uma amostra para nós desenvolver?
R: Sim, podemos. Mas pediremos uma taxa de amostra. A taxa de amostra será devolvida em uma ordem futura.
