• Largura 18 mm/pólo.
• Impressão: 12,5 kA.
• Janela de indicação para visualização clara do estado do DSP, cada poste com uma janela de indicação.
• Indicação remota para alertar que um módulo necessita de substituição.
• Modo de protecção: L, N, PE.

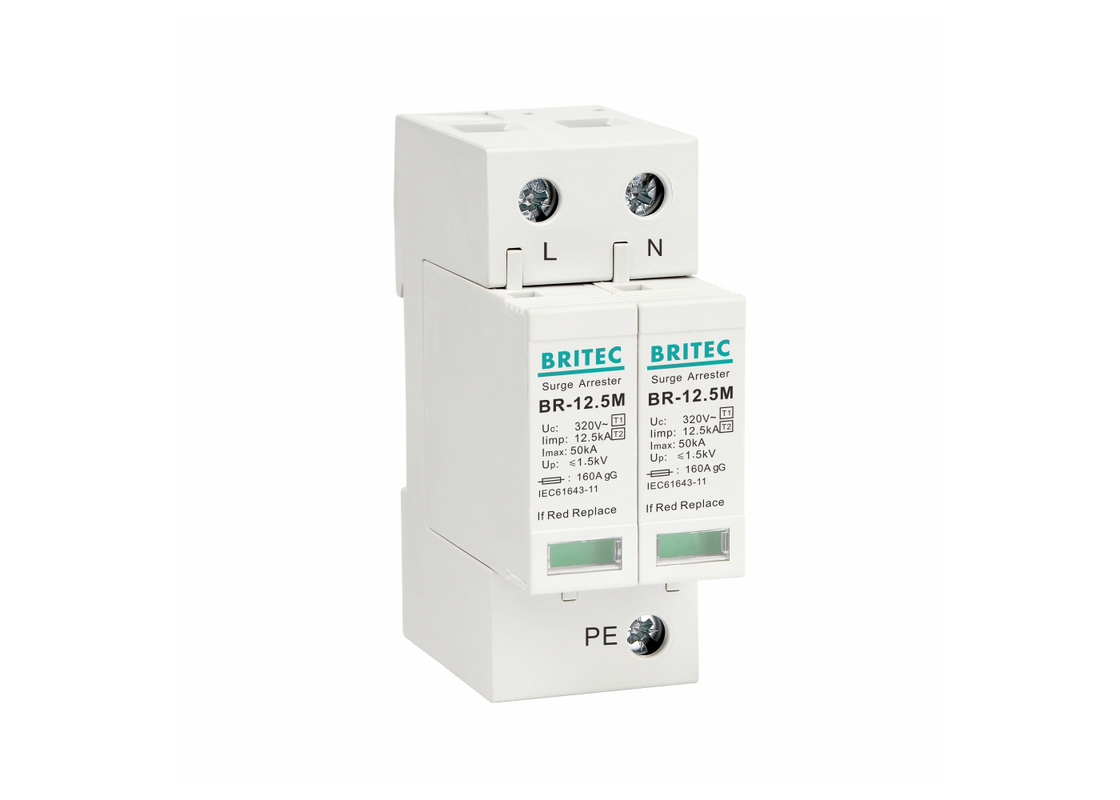

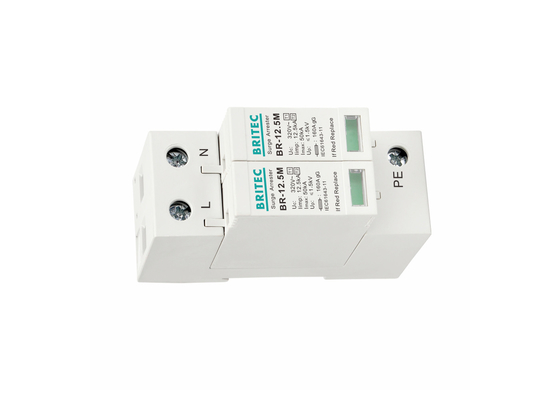

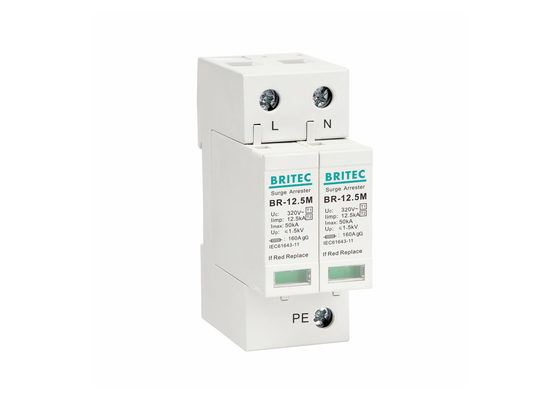

• A série BR-12.5M são protetores de sobretensão de composição 1 + 2 / I + II concebidos em conformidade com a norma EN / IEC 61643 para aliviar a corrente de relâmpago e limitar a sobretensão sobre a tensão.
| Especificações |
BR-12.5M 3202P |
| Nome do produto |
Arrestador de surto |
| Classificação do DSP de acordo com a EN61643-11 |
Tipo 1 + Tipo 2 |
| Classificação do DSP em conformidade com a norma IEC 61643-11 |
Classe I + Classe II |
| Voltagem de funcionamento contínua a.c. |
320 V |
| Corrente de impulso elétrico (10/350μs) fraca |
12.5kA |
| Corrente de descarga normal (8/20μs) |
20kA |
| Corrente de descarga máxima (8/20μs) Imax |
50 kA |
| Nível de protecção da tensão para cima |
1.5 kV |
| Max. fusível de reserva |
315A gG |
| Tempo de resposta tA |
≤ 25 ns |
| Para montagem em |
Trilha de 35 mm Din |
| Grau de protecção |
Proteção IP20 |
| Intervalo de temperatura de funcionamento Tu |
-40°C ∼80°C |
| Área da secção transversal (min.) |
4 mm2 |
| Área da secção transversal (máximo) |
35 mm2 |
| Materiais de armazenamento |
Material plástico térmico UL94-V0 |
Dimensão:
Dispositivo de protecção contra sobretensões de fase única de tipo 1Aplicação:
• Usado para a linha de energia AC de casa, banco, torre de telecomunicações e assim por diante.
• Suitable for the first level protection of the power supply line in the indoor distribution cabinet of the power supply line and the outdoor power supply line exposed to the direct lightning hazard area (LPZ0) with the external lightning protection system.
• Combinado pré-cableado, optimizado para aplicações, para sistemas TN.
• Para instalações eléctricas compactas e simplesmente equipadas com requisitos técnicos reduzidos.
Dispositivo de protecção contra sobretensões de fase única tipo 1
• Design especial para poupar espaço de instalação.
• Corrente de descarga elevada.
• Módulo ligável, conveniente para manutenção.
• As opções de montagem de trilhos DIN e painéis oferecem flexibilidade de instalação.
• Com elevada capacidade de descarga.
• Baixa tensão residual e resposta rápida.
Os nossos serviços:
• 17 anos de experiência na fabricação de produtos elétricos.
• Todos os produtos serão bem embalados antes de serem enviados.
• Embalagem padrão, e pode também dizer-nos os seus próprios requisitos sobre a embalagem.
• Entrega mais rápida.
• Testados individualmente antes do envio.
Instalação de um dispositivo de protecção contra sobretensões de fase única do tipo 1:
Instalado em distribuições de baixa tensão na fronteira das zonas LPZ 0 ∼ LPZ 1 e superiores para evitar efeitos de sobrevoltagem induzidos durante um raio e para evitar a sobrevoltagem de comutação.
