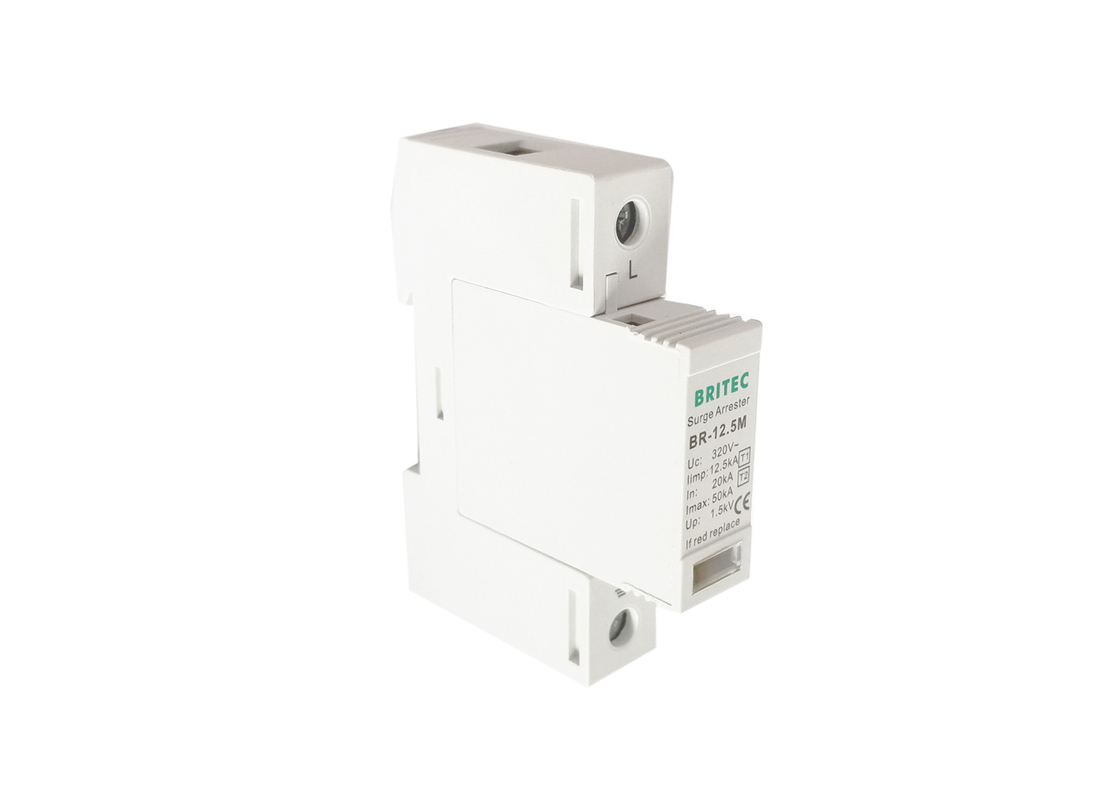

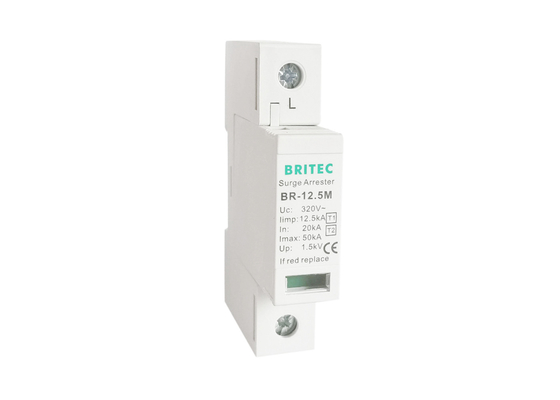

320v 1 Fase Tipo 1 Controle de sobrecarga homologado pela TUV BR-12.5M 1P
Características do protetor contra sobretensão AC Tipo 1:
• Dispositivos de Proteção contra Superforça.
• Tipo 1+2 (Classe I+II, T1+T2, B+C).
• 150 V, 275 V, 320 V.
• Indicador de estado.
• Contacto de sinal de falha.
• Projeto do conector DIN para trilhos.
• Baseado em Varistores de Óxido Metálico de Alta Energia.
• Versões com 1P, 1+NPE, 2P, 3P, 3+NPE e 4P.
• Dispositivos exclusivos para sistemas TN-S, TN-C e TT.
• Chassi reversível para permitir a entrada de cabos de cima ou de baixo.
• De acordo com a EN 61643-11 e a IEC 61643-11.
• Descarrega correntes de impulso com forma de onda de 10/350 μs, Iimp: 12,5 kA.
Características tecnológicas do protetor contra sobretensões AC Tipo 1:
| Especificações |
BR-12.5M 1P |
| Nome do produto |
Arrestador de surto |
| Classificação do DSP de acordo com a EN61643-11 |
Tipo 1 |
| Classificação do DSP em conformidade com a norma IEC 61643-11 |
Classe I |
| Voltagem de funcionamento contínua a.c. |
320 V |
| Corrente de impulso elétrico (10/350μs) fraca |
12.5kA |
| Corrente de descarga normal (8/20 μs) |
20kA |
| Nível de protecção da tensão para cima |
1.5 kV |
| Max. fusível de reserva |
160A gG |
| Tempo de resposta tA |
≤ 25 ns |
| Para montagem em |
Trilha de 35 mm Din |
| Grau de protecção |
Proteção IP20 |
| Intervalo de temperatura de funcionamento Tu |
-40°C ∼80°C |
| Área da secção transversal (min.) |
4 mm2 |
| Área da secção transversal (máximo) |
35mm2 |
| Materiais de armazenamento |
Material plástico térmico UL94-V0 |
Dimensão:
Protector contra sobretensões de tipo 1Aplicação:
• Para utilização na fabricação de aparelhos de proteção contra os choques diretos e indiretos de baixa intensidade
• Adequado para protecção de instalações eléctricas contra sobrevoltagem transitória e raios indirectos.
• Adequado como primeiro passo de proteção em painéis de alimentação de entrada e áreas com maior exposição à atmosfera,quando as instalações estão normalmente equipadas com um sistema externo de protecção contra raios.
Protector contra sobretensão de tipo 1
O projeto modular com inserções de enchufe permite a substituição simples e rápida de módulos de função no caso de MOV é além se a sua vida útil devido à alta intensidade ou ocorrência frequente de picos de sobrevoltagem.
A nossa empresa:
Somos o fabricante de dispositivos de proteção contra ondas, e os nossos engenheiros têm mais de 17 anos de experiência.Proteção contra ondulações na linha de dados, e protetor contra raios LED etc.
Certificação:
Processo de produção:
Perguntas frequentes:
Q1: Qual é o seu MOQ deste item?
A: 100 peças.
Q2: Qual é o prazo de entrega?
R: 20 dias após receber o seu depósito.
P3: É capaz de fazer a própria marca do cliente?
R: Podemos ser a sua fabricação OEM com a sua autorização de marca.
Q4: Onde está o seu porto de carregamento?
R: Normalmente em Shanghai ou Ningbo.
Q5: Qual é o seu prazo de pagamento?
R: Podemos aceitar T/T 30% antecipadamente, e o saldo 70% deve ser pago antes do envio.
