Popularidade dos Sistemas de Energia Solar
Hoje em dia, os painéis solares tornam-se cada vez mais populares como uma fonte alternativa ou até primária de energia doméstica.várias pesquisas se concentram em como melhorar a eficiência dos painéis solares fotovoltaicos (PV)Além disso, uma vez que a instalação do sistema solar fotovoltaico é ao ar livre, deve também suportar condições climáticas extremas ao ar livre.,A intervenção animal, e também eventos elétricos como ondas e relâmpagos.
A energia solar está a tornar-se a opção preferida pelas pessoas em todo o mundo para satisfazer as suas necessidades energéticas.
Compreensão do SPD de CC para a energia solar
Um dispositivo de proteção contra sobretensão de corrente contínua impede o aumento de energia nos sistemas solares fotovoltaicos.O varistor de óxido metálico absorve a tensão extra e deixa a corrente fluir através deleComo o varistor de óxido metálico tem alta resistência, o circuito não é danificado pelo fluxo de corrente. Em vez disso, ele retorna ao funcionamento normal quando a onda passa.O processo é feito em nanossegundos apenas para que não haja risco de um aumento no sistema.
Por que os sistemas solares precisam de dispositivos de proteção contra ondas de corrente contínua (SPD)?
A onda de tensão pode ocorrer por várias razões, como relâmpagos ou mudanças internas no uso de tensão.As ondas de voltagem destroem os componentes do sistema fotovoltaico (PV) da energia solarEste aumento de tensão também cria buracos de queima nos painéis fotovoltaicos e degrada os inversores.um dispositivo de proteção contra ondas de corrente contínua pode impedir que a corrente transborde no circuito e salvar esses componentes de serem danificados.
Quando ocorre um aumento de energia, ele impede o sistema de funcionar no seu nível ideal.quando instalar um protetor solar no sistema fotovoltaico, ajuda o sistema a funcionar sem problemas sem surtos repentinos.
As explosões súbitas de energia levam os componentes do sistema fotovoltaico a degradarem-se com o tempo, reduzindo gradualmente a expectativa de vida do sistema solar.um dispositivo de protecção contra sobretensões irá assegurar o bem-estar destes componentesAlém disso, este dispositivo aumentará a expectativa de vida do sistema de energia solar por um período mais longo.
Quando o relâmpago atinge o sistema fotovoltaico solar, ele pode danificar gravemente os inversores, controladores ou painéis.Às vezes.Por isso, um SPD de corrente contínua assegurará que não gasta dinheiro extra e o ajudará a poupar mais a longo prazo.Investir no DC SPD vale a pena..
Mesmo o menor pico de tensão pode danificar qualquer dispositivo eletrônico que tire energia de um conjunto de painéis solares, se não tiver proteção contra sobretensões.Isto para além do facto de que qualquer investimento de poupança de energia que fizer seria inútil sem proteção contra raios, uma vez que os raios são uma das principais razões para o mau funcionamento dos painéis solares..

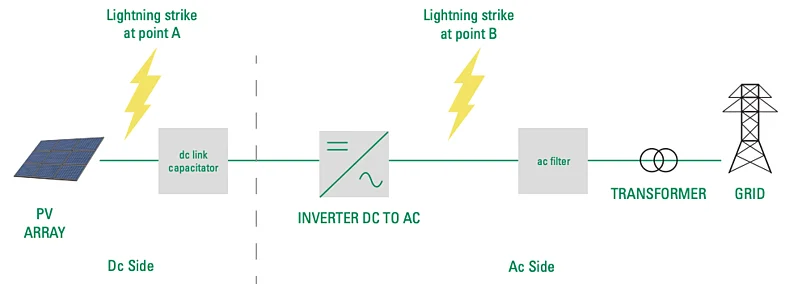

O que acontece quando um raio atinge um sistema solar fotovoltaico?
Os raios representam riscos significativos de destruição total ou parcial dos parques solares, seja imediatamente devido a uma colisão direta, seja causando danos degenerativos devido a uma colisão indireta.
As sobrevoltas podem afectar uma instalação de um sistema de painéis solares de diferentes formas:
- De choques directos ao sistema de protecção contra raios externo de uma estrutura, perto dela e até mesmo à própria instalação fotovoltaica
- De correntes induzidas por relâmpagos distribuídas na rede eléctrica
- de sobrevoltas transmitidas da rede eléctrica de origem atmosférica (relâmpagos) e/ou devido a operações
- De variações do campo elétrico devido a relâmpagos
- A partir da rede, se um raio atingir condutores de média ou baixa tensão
- Da terra, se um raio atingir perto do inversor PV
- Do lado DC, se um raio atingir os módulos fotovoltaicos
Quando o relâmpago atinge um painel solar, causa uma corrente transitória induzida dentro dos fios do sistema que leva à falha do isolamento, painéis, inversor,e equipamento de comunicaçãoOutros componentes do sistema de energia solar, como a caixa combinadora e o MPPT (dispositivo de localização do ponto de potência máximo), apresentam as maiores probabilidades de falha.
Alguns sistemas solares fotovoltaicos podem suportar danos físicos ou de circuito aos seus painéis; no entanto, os seus controles de circuito e dispositivos de armazenamento de energia serão instantaneamente inutilizáveis após um raio.
Como a sobrevoltagem interrompe o sistema de painéis solares?
Danos às células solares:
A sobrecarga de voltagem no circuito exerce pressão sobre as células solares. como resultado, ele começa a superaquecer.Pode causar danos irreparáveis à célula solar.Como consequência, talvez seja necessário mudar completamente a central solar.
Criar um risco de incêndio:
Quando a tensão fica sobrecarregada, os materiais começam a sobreaquecer.criar um enorme risco de incêndio em usinas de energia solarAlém disso, como estas centrais estão interconectadas entre si, pode arruinar todo o sistema de instalação de painéis solares.
Interrupção de alimentação:
A sobrecarga de tensão impede o circuito de fornecer um desempenho consistente.Os consumidores recebem um desempenho reduzido do sistema a partir do seu finalAssim, se não forem tomadas medidas adequadas no momento certo, não demorará muito para que todo o sistema seja danificado.
Como proteger o Sistema Solar com o SPD DC?
O protetor solar de sobretensão de corrente contínua protege os dispositivos de controle de circuito e armazenamento de energia, limitando a sobretensão e enviando-a para o solo.Uma queda de relâmpago em um conjunto de painéis solares provoca correntes transitórias induzidas nos circuitos dos cabos do sistemaOutros componentes eletrónicos no sistema fotovoltaicocomo a caixa de combinador e MPPT (máximo Power Point Tracker Device) são os mais propensos a falhar. Dispositivo de proteção contra sobretensão de corrente contínua fornecer proteção contra sobretensão, limitando a amplitude da sobrevoltagem e desviar a onda de corrente para a terra.Este detector de sobretensão de corrente contínua deve ser instalado não só no componente de corrente contínua, mas também no componente de corrente alternada.O número total de SPD de corrente contínua para um sistema solar fotovoltaico depende da distância entre os módulos e o inversor, bem como do número de inversores e de linhas de corrente contínua.
Como escolher o SPD de corrente contínua certo para a energia solar?
Densidade de flash:
A densidade de relâmpagos é o número de relâmpagos que atingem o solo por quilômetro quadrado.Esta densidade de flash ajuda você a saber quanto raio está ocorrendo em uma área específicaEntão, você pode escolher um SPD DC com base em quantos flashes ele pode levar em média.
Por exemplo, você pode escolher o SPD tipo 1 DC se o relâmpago estiver ocorrendo demais em uma área específica, pois este dispositivo é especialmente projetado para salvar componentes de choques de relâmpago.
Temperatura de funcionamento do sistema:
A temperatura de funcionamento do sistema é o limite de funcionamento do dispositivo em que o componente físico pode falhar.Uma melhor faixa de funcionamento do sistema irá garantir que o SPD DC está funcionando com segurança.
Tensão do sistema:
A tensão do sistema é a tensão nominal máxima na qual o SPD de CC funcionará. Isso significa que, se a corrente transbordar mais do que a corrente nominal, o dispositivo de proteção contra sobretensões de CC pode se degradar.Também pode causar danos permanentes ao dispositivo.Portanto, certifique-se de que o SPD DC que você escolher tem uma alta tensão de classificação.
Quantos protetores de sobrecarga você precisa em uma fazenda solar?
Uma rede de protecção contra sobretensões deve ser instalada em toda a rede de distribuição de energia de corrente contínua e AC de um sistema de energia solar para salvaguardar os circuitos críticos.O número total de SPD necessários num sistema solar fotovoltaico varia consoante a distância entre os painéis e o inversor.
Recomendamos a instalação de SPDs nas entradas de CC e saídas de CA dos inversores de um sistema solar fotovoltaico, ao mesmo tempo em que se aterram as linhas de CC positivas e negativas.Sistemas de monitorização, e os sistemas de localização devem igualmente ser protegidos para evitar interferências eléctricas e perda de dados.
- Nas linhas AC, a protecção contra sobretensões deve ser instalada em cada condutor de energia para a terra.
- Se o comprimento do cabo entre os painéis solares for inferior a 10 metros, deve ser instalado um SPD junto do inversor, das caixas combinadoras ou mais perto dos painéis solares.
- Em instalações com cablagem de CC superior a 10 metros, serão necessários mais protetores contra sobretensões, tanto no inverter como nos módulos solares, na extremidade dos cabos.
- Em um sistema residencial de energia solar com microinvertidores que tenha cabos curtos de corrente contínua mas cabos AC mais longos, os SPD devem ser instalados na caixa do combinador para proteger a casa de sobretensões transitórias.
Quais são os componentes de DC SPD para energia solar?
Vários tipos de resistores impedem que as centrais solares sejam atingidas por ondas elevadas.Escrevi sobre o seu funcionamento interno e como impedem ondas de energia.Por favor, vejam:
Varistores de óxido metálico:
O varistor de óxido metálico é um tipo de resistor que ajuda os dispositivos elétricos a evitar sobrevoltagem ou surtos de energia.Este resistor garante que a tensão extra do circuito primário pode ser transitória facilmente.
No entanto, a sua resistência muda com base na tensão, o que significa que se a tensão aumentar, a resistência diminuirá, o que significa que o fluxo de corrente será maior no circuito DC SPD, e a resistência será menor se a tensão aumentar.que ajudará a equilibrar a tensão.
Tubos de descarga de gás:
Os tubos de descarga de gás (GDT) são tubos de proteção contra raios. Quando este tubo detecta um aumento na tensão, ele libera o gás inerte, que forma um canal de baixa resistência devido à ionização.passa a corrente para a linha de terraDesta forma, o tubo de descarga de gás evita ondas de energia nas centrais solares.
Resistentes sensíveis:
Existem alguns resistores sensíveis, como supressores de tensão transitória (TVS).quando os diodos do TVS detectam tensão no circuitoEm seguida, eles transmitem a tensão extra para a terra.

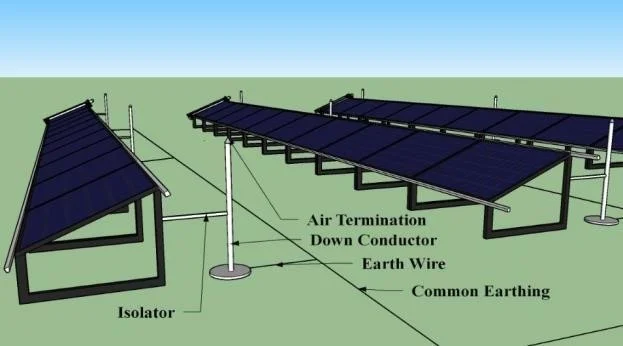

Uma fazenda solar precisa de um sistema de proteção contra raios?
A protecção contra sobretensões é um componente necessário em qualquer instalação eléctrica, mas não substitui de modo algum uma solução adequada de protecção contra raios.
Se queres proteger o teu investimento, a protecção contra ondas não é uma opção, é uma necessidade, mas se queres protecção total e paz de espírito,Um sistema de proteção contra raios pode fazer a diferença entre o sucesso e o fracasso de instalações de energia solar em larga escala.
Um sistema de proteção contra raios não só protege o sistema solar fotovoltaico, mas também fornece proteção confiável a toda a sua propriedade e ativos, enquanto desvia de forma segura as correntes transitórias para o solo.
Uma maneira simplificada de olhar para a proteção contra raios versus a proteção contra ondas é ver a proteção contra ondas como a segunda linha de defesa contra os raios indiretos.
Em contraste, um sistema completo de proteção contra raios que inclui terminais de ar, condutores, protetores contra sobretensões, ligação equipotencial,e um sistema de aterragem é a primeira linha de defesa contra um raio direto.
Dicas de pré-instalação de SPD DC para Solar
- Deve certificar-se de que o SPD que instalar tem uma tensão nominal superior à tensão nominal esperada da central solar.
- Deve assegurar- se de que existe espaço suficiente no gabinete do DSP de CC para que o equipamento possa ser instalado corretamente e não corra mal devido a interrupções nas ligações.
- Se pretende instalar mais de um SPD DC, certifique- se de que a distância entre estes dispositivos de protecção contra sobretensões é gerenciável.
Como instalar SPD DC para a energia solar?
Passo 1: Conectar o SPD DC ao Sistema Solar
Primeiro, você precisa posicionar o SPD DC no local onde há uma possibilidade de onda.Uma vez que você tenha encontrado o local, desligue as conexões elétricas do sistema fotovoltaico do painel solar para reduzir o risco de receber um choque elétrico enquanto trabalha nele.Você precisa pegar os cabos dos módulos do sistema fotovoltaico da central solar e conectá-los aos terminais SPD DCEstes terminais podem conter pinos monofásicos a pinos trifásicos. Para ser mais preciso, se for uma ligação monofásica,você precisa conectar o cabo marcado positivo para o terminal positivo e o cabo marcado negativo para o terminal negativoAgora, certifique-se de que os cabos estão conectados aos terminais corretamente para que não haja conexões soltas.
Passo 2: Selecione o recinto
Em primeiro lugar, selecione um gabinete onde possa colocar o SPD DC. No entanto, também pode personalizar o gabinete para colocar o equipamento.Certifique-se de que existem aberturas na caixa do recinto para que o calor possa sair da caixa.
Passo 3: Anexar o SPD DC
Coloque o SPD DC no gabinete e certifique-se de que os terminais estão correctamente ligados no interior.você pode colocar estes terminais para trás para baixo para que não haja acumulação de poeira nas conexões.
Passo 4: Cabos de via
Agora, podes encaminhar os cabos dos módulos fotovoltaicos para o recinto.É necessário utilizar grampos de cabo para fixar a borda do circuito, de modo a não entrar em contacto com outros componentes e criar qualquer perigo potencial.Depois, pode fechar a caixa.
Passo 5: Teste o sistema fotovoltaico
Agora, você pode ligar o sistema fotovoltaico e verificar se o SPD DC está dando proteção adequada contra ondas elevadas e se a usina de energia solar está funcionando bem.
Como manter o SPD de DC para a energia solar?
Verifique regularmente: você deve monitorar regularmente o SPD DC e verificar se há conexões soltas. Se você encontrar alguma conexão solta, então segure-a firmemente. Além disso, verifique se há acúmulo de poeira nos cabos.Às vezes., o acúmulo de poeira pode degradar os fios e danificá-los em última análise.
Substituição de rotina: ao verificar o SPD de corrente contínua, certifique-se de que todos os componentes estão frescos e intactos.
