O que é o Dispositivo de Protecção contra Altas Tensões?
Dispositivos de protecção contra sobretensões (SPD), também conhecidos como protetores contra sobretensões ou detectores de relâmpagos, são dispositivos concebidos para proteger equipamentos eléctricos e electrónicos contra picos de tensão ou sobretensões,que podem ser causados por raiosExistem três tipos principais de DSP: Tipo 1, Tipo 2 e Tipo 3, cada um concebido para aplicações específicas e pontos de instalação num sistema eléctrico.
Quais são os tipos de SPD T1, T2 e T3?
Os tipos de SPD, Tipo 1, Tipo 2 e Tipo 3, classificam os protetores contra sobretensões em função da sua colocação em sistemas elétricos.Você pode garantir proteção em camadas contra ondas elevadas.
Qual é a diferença entre um dispositivo de protecção contra sobretensões do tipo 1 e do tipo 2?
O dispositivo de protecção contra ondas de choque do tipo 1 é especialmente recomendado para edifícios industriais e do sector dos serviços, protegendo as instalações eléctricas contra os raios directos.Ele pode descarregar a corrente de retorno do relâmpago se espalhando do condutor da terra para os condutores da redeO SPD de tipo 1 é caracterizado por uma onda de corrente de 10/350 μs.
O dispositivo de protecção contra sobretensões de tipo 2 é o principal sistema de protecção para todas as instalações eléctricas de baixa tensão.previne a propagação de sobrevoltagens transitórias nas instalações eléctricas e protege as cargasO SPD de tipo 2 é caracterizado por uma onda de corrente de 8/20 μs.
E o tipo 3?
O dispositivo de protecção contra sobretensões de tipo 3 é para protecção local de cargas sensíveis.Estes DSP têm uma capacidade de protecção limitada e são utilizados nas proximidades de cargas sensíveis como um complemento local da protecção proporcionada pelo DSP de tipo 2Os DSP de tipo 3 são caracterizados por uma combinação de ondas de tensão (1.2/50 μs) e ondas de corrente (8/20 μs).
Qual é a diferença entre o tipo 1 e o tipo 3?
Os SPDs de tipo 1 são instalados na linha principal de entrada de energia e lidam com ondas de alta energia de fontes externas, como relâmpagos.Em contrasteOs SPDs de tipo 3 ficam perto de dispositivos individuais e servem como uma defesa final contra ondas residuais.
Qual é a diferença entre DSP tipo 2 e tipo 3?
Os SPDs de tipo 2 são instalados na placa de distribuição, oferecendo proteção de nível médio contra ondas elevadas da rede ou fontes internas.posicionados perto de aparelhos específicosA combinação de ambos permite garantir uma defesa completa contra sobretensões em todo o sistema.

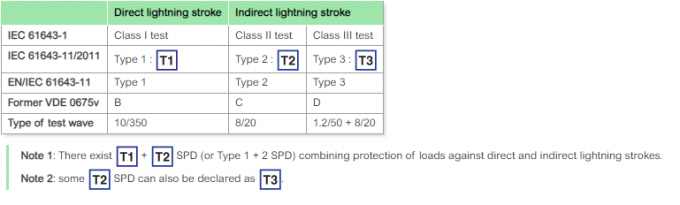

Diferença entre os dispositivos de protecção contra sobretensões do tipo 1, do tipo 2, do tipo 3 e os DSP?
DSP de tipo 1:
Também conhecidos como Arrestadores de sobretensão primários de tipo 1 ou Arrestadores de sobretensão de entrada de serviço.Instalado na entrada de serviço ou no painel de distribuição principal para proteger contra os raios diretos e as fortes ondas provenientes de fontes externasEstes SPDs são projetados para lidar com ondas de alta energia e são tipicamente classificados com uma maior capacidade de corrente de onda.O SPD de tipo 1 é caracterizado por uma onda de corrente de 10/350 μs.
DSP de tipo 2:
Também conhecidos como dispositivos de protecção contra sobretensões do tipo 2 ou dispositivos de protecção contra sobretensões do painel de distribuição principal.¢ Instalado a jusante do DSP de tipo 1 no painel de distribuição ou no subpanel para proteger contra os efeitos secundários de sobretensões e picos de tensão transitórios. Projetado para proteger contra ondas menores que podem entrar no sistema elétrico através de circuitos de ramificação. Estes SPDs são comumente usados em edifícios residenciais e comerciais.O SPD de tipo 2 é caracterizado por uma onda de corrente de 8/20 μs.
DSP de tipo 3:
Também conhecidos como protetores contra sobretensões do ponto de utilização do tipo 3. Instalados no ponto de utilização, perto de dispositivos eletrónicos sensíveis e ligados a tomadas ou dispositivos individuais.Fornecem proteção localizada para equipamentos específicos e são comumente encontrados em tiras de energia, tiras protetoras de sobretensão, ou como proteção embutida em dispositivos eletrônicos como computadores e televisores.O SPD de tipo 3 é caracterizado por uma combinação de ondas de tensão (1.2/50 μs) e ondas de corrente (8/20 μs).
Qual é o princípio do protetor contra sobretensões?
O SPD foi concebido para limitar as sobrevoltas transitórias de origem atmosférica e desviar as ondas de corrente para a terra,de modo a limitar a amplitude desta sobrevoltagem a um valor não perigoso para a instalação elétrica e para os interruptores e controladores elétricos.
O SPD elimina as sobrevoltas no modo comum, entre fase e neutro ou terra; no modo diferencial, entre fase e neutro.
Em caso de sobrevoltagem superior ao limiar de funcionamento, o DSP conduz a energia à terra, em modo comum; distribui a energia aos outros condutores a corrente, em modo diferencial.
Preciso de SPD tipo 1 ou tipo 2?
A sua escolha depende dos requisitos do seu sistema. Os SPD de tipo 1 são necessários para estruturas com proteção contra raios externos, como hastes ou malhas, para bloquear ondas de raio diretas.,Os SPD de tipo 2 são adequados para instalações sem protecção externa, mas necessitam de protecção contra ondas de choque indiretas ou perturbações eléctricas internas.
Como escolher o protetor de sobretensão I, II e III correto?
Para escolher o SPD adequado, deve avaliar a localização do seu sistema, a exposição a ondas elevadas e a sensibilidade do equipamento.Utilização de DSP de tipo 2 em placas de distribuição para proteger circuitosPor fim, coloque SPDs Tipo 3 perto de dispositivos críticos para proteção localizada. Combinando esses tipos, você garante uma defesa em camadas contra todos os níveis de surto.
Em resumo, a principal diferença entre os DSP de Tipo 1, Tipo 2 e Tipo 3 é a sua localização de instalação e o nível de proteção que oferecem.Os DSP de tipo 1 estão na entrada de serviço e protegem contra fortes rajadas externas., os DSP de tipo 2 encontram-se nos painéis de distribuição e protegem contra sobretensões secundárias, enquanto os DSP de tipo 3 encontram-se no ponto de utilização e protegem dispositivos específicos contra sobretensões de baixo nível.Uma estratégia abrangente de proteção contra sobretensões pode envolver a utilização de vários tipos de DSP em diferentes pontos de um sistema elétrico para fornecer proteção em camadas contra sobretensões.
