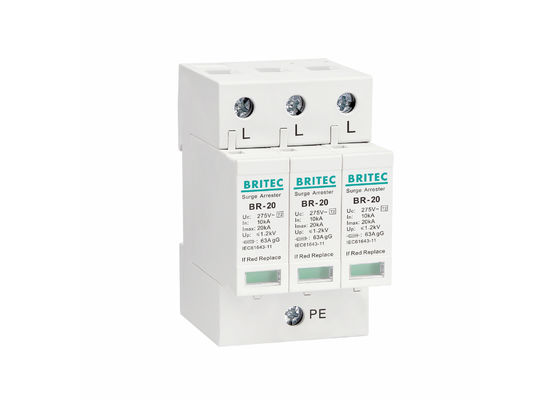

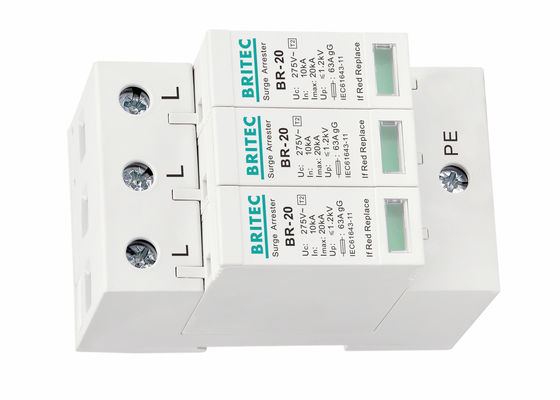

Dispositivo de proteção contra sobretensão de três fases AC 220V/275V (SPD)
Os dispositivos de proteção contra sobretensões SPD são projetados para proteger sistemas elétricos contra condições de sobretensão transitória, com design modular e proteção confiável para aplicações industriais.
Características fundamentais
- De potência não superior a 50 W
- Instalação compatível com trilhos DIN de 35 mm
- Protege contra ondas elétricas internas e externas
- Projeto modular com excelente aderência e fiabilidade
Especificações técnicas
| Classificação SPD (IEC61643-11) |
Classe II |
| Voltagem de funcionamento (Un) |
220 V |
| Voltagem de funcionamento contínua máxima (Uc) |
275 V |
| Nível de proteção contra tensão (para cima) |
≤ 1,2 kV |
| Corrente nominal de descarga (8/20μs) |
10kA |
| Corrente de descarga máxima (8/20μs) |
20kA |
| Norma de ensaio |
IEC 61643-1 |
| Tempo de resposta (tA) |
≤ 25 ns |
| Intervalo de temperatura de funcionamento |
-40°C a +80°C |
| Área de secção transversal do fio |
4 mm2 - 35 mm2 |
| Indicação do estado |
Verde (normal) / Vermelho (falha) |
| Material do gabinete |
Produto termoplástico |
| Instalação |
35 mm DIN Rail |
| Peso (3 pólos) |
0.375kg |
Dimensões do produto
Aplicações
- Protecção contra raios de baixa tensão para edifícios e estruturas
- Instalação em dispositivos de protecção contra raios de baixa tensão e caixas de distribuição
- Proteção dos equipamentos electrónicos nas redes de distribuição
- Adequado para sistemas de alimentação TN-C (AC 50/60Hz)
- Aplicações de protecção contra raios de grau C
Orientações de instalação
Este DSP é concebido para protecção contra raios no sistema de distribuição de energia e deve ser instalado no lado de entrada das placas de distribuição ou caixas de distribuição de energia nos edifícios.
Etapas de instalação:
- Montar em trilhos DIN de 35 mm utilizando ligações Kelvin
- Desligar sempre a energia antes da instalação - nunca operar com energia ativa
- Conectar L (linha de fase), N (linha neutra) e PE (linha de solo) corretamente
- Após a instalação, feche o interruptor e verifique o estado normal de funcionamento
Manutenção:
- Verifique regularmente a janela do indicador de estado
- Indicador verde indica funcionamento normal
- Indicador vermelho indica deterioração do produto - substitua imediatamente
- Para instalação ao ar livre, utilize uma caixa impermeável adequada
- A ligação à terra deve cumprir as normas de proteção contra raios
- Utilize fios de ligação à terra curtos e grossos com resistência inferior a 4Ω
Informações do fabricante
A Wenzhou Britec Electric Co., Ltd., localizada na cidade de Yueqing, província de Zhejiang, especializada na P&D técnica, produção e vendas de produtos de proteção contra sobretensões.instalações modernas, e serviços de distribuição abrangentes, a empresa mantém os padrões internacionais ISO9001 para garantir a qualidade do produto e a satisfação do cliente.
Instalações de produção
Certificações
Transporte marítimo e logística
Perguntas Frequentes
Q1. Qual é o prazo de entrega?
Tempo de entrega após recebimento de depósito de 30% T/T: 30 dias.
Q2. Qual é a quantidade mínima de encomenda (MOQ)?
O MOQ padrão é de 100 peças, com amostras disponíveis para inspecção de qualidade.
Q3. São cobradas as amostras?
As amostras são cobradas de acordo com a política da empresa, com taxas de amostra creditadas para pedidos futuros.
Q4. Pode produzir de acordo com os desenhos do cliente?
Sim, apoiamos os serviços OEM e ODM como um fabricante profissional.
