| Place of Origin: | China |
| Marca: | BRITEC |
| Certificação: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 2P |
| Minimum Order Quantity: | 1PCS |
|---|---|
| Detalhes da embalagem: | Caixa |
| Delivery Time: | 15 days after receipt of deposit |
| Payment Terms: | TT |
| Supply Ability: | 1000000 per month |
| Tipo de montagem: | DIN Rail 35 mm | Nível de protecção: | Tipo 1 |
|---|---|---|---|
| Avaliação da umidade: | 95% | Estrutura do produto: | Plug-in |
| Nomenclatura de tensão: | 275V,320V,385V,440V | Tempo de resposta: | ≤100ns |
| Nome do produto: | Dispositivo de protecção contra sobretensões de tipo 1 | Número de postes: | 1P, 1P+N, 2P, 3P, 3P+N, 4P opcional |
| Realçar: | Dispositivo de proteção contra surtos tipo 1 de 275V,protetor contra raios IEC SPD 2P,protetor contra raios BR-25GR SPD |
||
| Especificações | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
| Classificação do DSP em conformidade com a EN61643-11 | Tipo 1 + Tipo 2 | Tipo 1 + Tipo 2 | Tipo 1 + Tipo 2 | |
| Classificação do DSP em conformidade com a norma IEC 61643-11 | Classe I + Classe II | Classe I + Classe II | Classe I + Classe II | |
| Tensão nominal de funcionamento | Não | 120 V ((50/60 Hz) | 230 V ((50/60 Hz) | 230 V ((50/60 Hz) |
| Voltagem de funcionamento contínua AC máxima | - Não. | 150 V ((50/60 Hz) | 275 V ((50/60 Hz) | 320V ((50/60Hz) |
| Corrente de impulso elétrico (10/350μs) | Império | 25kA | 25kA | 25kA |
| Corrente nominal de descarga (8/20μs) | Em | 25kA | 25kA | 25kA |
| Corrente de descarga máxima (8/20μs) | Imax | 100kA | 100kA | 100kA |
| Quantidade de carga elétrica | Q | 12.5A | 12.5A | 12.5A |
| Energia específica | C/R | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω |
| Nível de proteção contra tensão | Para cima. | ≤ 1,8 kV | ≤ 1,8 kV | ≤ 1,8 kV |
| Corrente nominal de curto-circuito AC | Isccr | 25kA rms | 25kA rms | 25kA rms |
| Max. fusível de reserva | 315A gG | 315A gG | 315A gG | |
| Supervoltagem temporária | TOV | 440V/120min-resistência | ||
| Tempo de resposta | A | ≤ 100 ns | ≤ 100 ns | ≤ 100 ns |
| Intervalo de temperatura de funcionamento | Tu. | -40°C-80°C | -40°C-80°C | -40°C-80°C |
| Área da secção transversal (min.) | 4 mm2 | 4 mm2 | 4 mm2 | |
| Área da secção transversal (máximo) | 35 mm2 | 35 mm2 | 35 mm2 | |
| Para montagem em | Trilha de 35 mm Din | |||
| Materiais de armazenamento | Produto termoplástico | |||
| Grau de protecção | Proteção IP20 | Proteção IP20 | Proteção IP20 | |
| Código de ordem | B7124 | B7137 | B7150 | |
| Código de encomenda (com sinalização remota) | B7125 | B7138 | B7151 | |
Características:
Durável, suporta vários golpes.
Classe de protecção: Tipo 1+2, Classe I + Classe II.
O BR-25GR 2P é adequado para o sistema TN.
Voltagem máxima de funcionamento contínua Uc 150VAC/ 275VAC/ 320VAC.
Combinação: 4P, 3P, 2P, 1P, 1P+NPE, 3P+NPE.
Aplicação:
Adequado para a classe 1.
O produto é amplamente utilizado em centrais fotovoltaicas, estações de carregamento, edifícios residenciais, estações de base de comunicações móveis, salas de telecomunicações,Fabricas e minas industriais e outros sistemas de alimentação total de energia, tais como uma variedade de estações de distribuição, salas de distribuição, armários de distribuição, painel de distribuição AC e DC, transformador de caixa e outros equipamentos importantes e vulneráveis a raios.
Amplamente utilizado em estações de base de comunicações móveis, escritórios/estações de comunicações de microondas, salas de telecomunicações, mineração industrial, aviação civil, títulos financeiros, etc.
Para várias estações de distribuição de energia, salas de distribuição de energia, armários de distribuição de energia, caixas de comutação, etc.
Contra as ondas nas redes elétricas.
| Parâmetro | Detalhes |
|---|---|
| Nome do produto | Dispositivo de protecção contra sobretensões de tipo 1 |
| Nível de protecção | Tipo 1 |
| Número de poloneses | 1P, 1P+N, 2P, 3P, 3P+N, 4P Opcional |
| Nomenclatura de tensão | 275V, 320V, 385V, 440V |
| Classificação de umidade | 95% |
| Tempo de resposta | ≤ 100 ns |
| Peso | 0.5 kg |
| Estrutura do produto | Plug-in |
| Classe de protecção | Proteção IP20 |
| Temperatura de funcionamento | -40°C - 80°C |

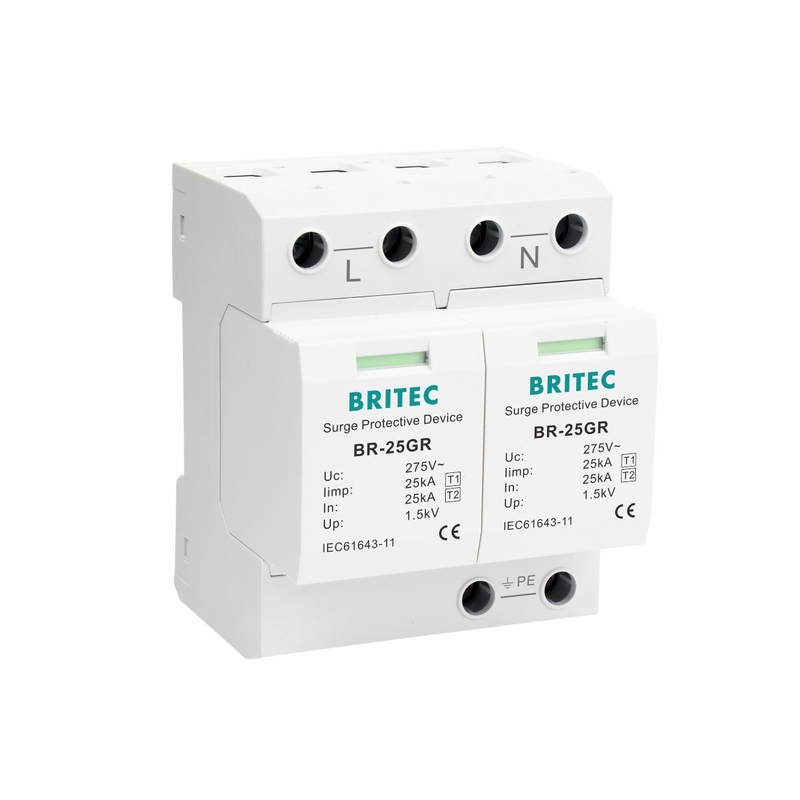

Dispositivo de protecção contra sobretensões BRITEC BR-25GR 2P 25ka
Este dispositivo BRITEC BR-25GR 2P 25ka de proteção contra ondas elevadas oferece uma proteção superior contra raios e outros eventos de ondas elevadas.Foi concebido para satisfazer os requisitos mais rigorosos da UL 1449 e da IEC 61643-1É um SPD de tipo 1 com protetor de sobretensão de 25ka e tem um tempo de resposta de ≤100ns. É certificado com TUV/CB/CE/ROHS/ISO9001, e tem uma faixa de temperatura operacional de -40°C-80°C.A humidade nominal é de 95% e a classe de protecção é IP20O peso é de 0,5 kg. A quantidade mínima de encomenda é de 1 PCS e a embalagem é de papelão. O tempo de entrega é de 15 dias após o recebimento do depósito e os termos de pagamento são TT. A capacidade de fornecimento é de 1000000 por mês.
Fornecemos suporte técnico e serviços para o dispositivo de protecção contra sobretensões de tipo 1.
Também fornecemos formação técnica e apoio ao serviço ao cliente para o dispositivo de protecção contra sobretensões de tipo 1. Estamos disponíveis 24 horas por dia, 7 dias por semana para responder às suas perguntas e ajudá-lo com quaisquer problemas que possa ter.
